| Nome dell'attrezzatura: | Cavo della macchina della fabbricazione di cavi e macchina automatici del cavo | Tipo di attrezzatura: | Planeta e Sole |
|---|---|---|---|
| Diametro del filo: | 1,5-2,5 mm | Materiali incagliati: | Steel/Cu/Al |
| Dimensione della bobina: | 400 mm, 500 mm, 630 mm, ecc. | Potere (630): | 75KW |
| Bobina della presa: | Pn1250-Pn3150 | Colore dell'attrezzatura: | Opzionale |
| Periodo di garanzia: | 12 mesi | ||
| Evidenziare: | Macchina per la produzione di cavi automatica da 75kw,macchina per filo automatico planetario,macchina per armature di cavi Al |
||
Macchina per la fabbricazione di cavi, macchina automatica per fili e cavi
1. Introduzione
Questa macchina viene utilizzata principalmente per l'armatura di filo d'acciaio singolo o doppio attorno al cavo, o per la produzione di sezioni di grandi dimensioni di funi di filo d'acciaio.
La macchina adotta un collegamento motore indipendente per garantire l'accuratezza e la stabilità del passo di trefolatura. La trefolatrice adotta una struttura a telaio per migliorare la rigidità della struttura, in modo da poter ruotare ad alta velocità e migliorare l'efficienza di produzione.
2. Componenti principali
Fascio di pagamento centrale, tubo di armatura, porta-matrice, dispositivo di nastratura, dispositivo di trazione, contatore, dispositivo di traslazione di avvolgimento, sistema di trasmissione e sistema di controllo elettrico.
3. Parametri tecnici
Modello (Macchina per l'armatura di filo d'acciaio) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
|
Diametro del filo d'acciaio |
1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
|
OD massimo trefolato |
40 mm | 55 mm | 60 mm | 70 mm | |
| Passo di trefolatura | Gabbia di trefolatura a 24 bobine |
38-752 | 51-942 | 63-1144 | 500-4120 |
Gabbia di trefolatura a 36 bobine |
38-752 | 51-942 | 63-1144 | 500-4120 | |
Gabbia di trefolatura a 42 bobine |
38-752 | 51-942 | 63-1144 | 500-4120 | |
| Gabbia di trefolatura a 48 bobine | 38-752 | 51-942 | 63-1144 | 500-4120 | |
| Velocità di rotazione | Gabbia di trefolatura a 24 bobine | 98 giri/min | 90 giri/min | 68,3 giri/min | 55 giri/min |
| Gabbia di trefolatura a 36 bobine | 88 giri/min | 80 giri/min | 58,3 giri/min | 45 giri/min | |
| Gabbia di trefolatura a 42 bobine | 78 giri/min | 70 giri/min | 48,3 giri/min | 35 giri/min | |
| Gabbia di trefolatura a 48 bobine | 68 giri/min | 60 giri/min | 38,3 giri/min | 28 giri/min | |
Cabestano |
Diametro della ruota del cabestano | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Forza massima di trazione | 10T | 15T | 15T | 20T | |
Potenza motore |
45 KW | 55 KW | 55 KW | 75 KW | |
Dimensione bobina |
315 mm | 400 mm | 500 mm | 630 mm | |
Bobina di pagamento centrale |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Bobina di avvolgimento |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Velocità lineare massima di trazione |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Altezza centrale |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |

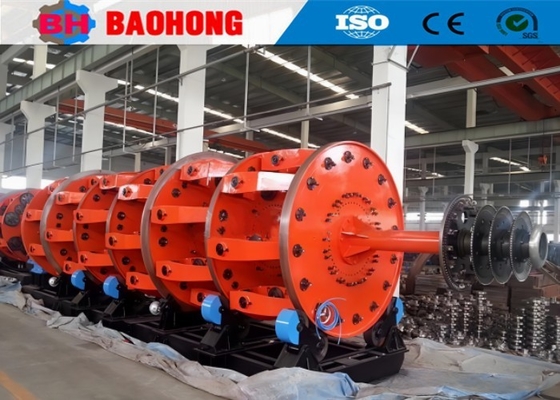

4. Foto
5. Foto dell'imballaggio
6. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della città di Hejian, nella provincia di Hebei, ed è stata il più grande produttore professionale di macchine per la trefolatura di fili e macchine per la posa in Cina del Nord.
Dal 2006, facendo affidamento sulla cura e il supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per la trefolatura di fili e macchine per la posa e ha fatto grandi progressi. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di macchine trefolatrici rigide JLK per essere un processo di linea di assemblaggio in Cina, e abbiamo anche sviluppato indipendentemente le linee di trefolatura Bow skip JGB, le linee di cablaggio di tipo Bow skip CGB e le linee di posa di tipo culla ad alta velocità CLY.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, officina di produzione di 8000 metri quadrati. La nostra azienda ha 60 dipendenti, di cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annua è di oltre 10 milioni di dollari al momento, e si è sviluppata in uno dei più importanti produttori di macchine trefolatrici in Cina.
