Dettagli:
Termini di pagamento e spedizione:
|
| Nome dell'attrezzatura: | macchina planetaria dell'armatura del cavo di 630mm | Tipo: | Tipo di Sun & planetario |
|---|---|---|---|
| Materiali adatti: | Acciaio/Cu/Al | Specifiche della bobina: | 400 mm, 500 mm, 630 mm, ecc. |
| Diametro filo: | 1,5-2,5 mm | Potere (630): | 75KW |
| Diametro di ruota del cabestano (500/400): | 2000 mm | Colore dell'attrezzatura: | Requisito del cliente |
| Periodo di garanzia: | 1 anno | ||
| Evidenziare: | macchina automatica per armatura cavi da 630 mm,macchina per nastratura planetaria,macchina per armatura cavi con garanzia |
||
Macchina per Armatura Cavi Planetaria da 630mm con Nastratura Automatica
1. Applicazione
La macchina è utilizzata principalmente per la produzione di fili di alluminio con anima in acciaio, la ritortura e la pressatura di conduttori a settore, la ritortura, il trafilamento e la pressatura di conduttori tondi, e l'armatura con filo d'acciaio, ecc. Struttura a telaio, supporto anteriore e posteriore per l'intera macchina. Ogni sezione della ritortrice è dotata di un dispositivo di preformatura a filo singolo di tipo S, che può garantire che il filo singolo non si allenti dopo che la sezione del conduttore viene scollegata dopo la ritortura.
2. Componenti principali
2.1. Supporto svolgitore 1 set
2.2. Ritortrice rigida 1 set ciascuno
2.3. Contametri intelligente 1 set
2.4. Argano doppio robusto 1 set
2.5. Motore principale + riduttore 1 set
2.6. Supporto avvolgitore a colonna con traversa 1 set
2.7. Sistema di trasmissione meccanica 1 set
2.8. Sistema di controllo elettrico 1 set
2.9. Recinzione di sicurezza a parete 3 set
2.10. Testa di armatura in acciaio + dispositivo tubo interno 1 set
3. Parametri tecnici
Modello (Macchina per Armatura con Filo d'Acciaio) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro filo d'acciaio | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| Diametro esterno massimo ritorto | 40 mm | 55 mm | 60 mm | 70 mm | |
| Passo di ritortura | Gabbia di ritortura a 24 bobine |
38-752 | 51-942 | 63-1144 | 500-4120 |
Gabbia di ritortura a 36 bobine |
38-752 | 51-942 | 63-1144 | 500-4120 | |
Gabbia di ritortura a 42 bobine |
38-752 | 51-942 | 63-1144 | 500-4120 | |
| Gabbia di ritortura a 48 bobine | 38-752 | 51-942 | 63-1144 | 500-4120 | |
| Velocità di rotazione | Gabbia di ritortura a 24 bobine | 98 giri/min | 90 giri/min | 68,3 giri/min | 55 giri/min |
| Gabbia di ritortura a 36 bobine | 88 giri/min | 80 giri/min | 58,3 giri/min | 45 giri/min | |
| Gabbia di ritortura a 42 bobine | 78 giri/min | 70 giri/min | 48,3 giri/min | 35 giri/min | |
| Gabbia di ritortura a 48 bobine | 68 giri/min | 60 giri/min | 38,3 giri/min | 28 giri/min | |
Argano |
Diametro ruota argano | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Forza di trazione massima | 10T | 15T | 15T | 20T | |
Potenza motore |
45 KW | 55 KW | 55 KW | 75 KW | |
Dimensioni bobina |
315 mm | 400 mm | 500 mm | 630 mm | |
Bobina centrale di svolgimento |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Bobina di avvolgimento |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Velocità lineare di trazione massima |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Altezza centrale |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |

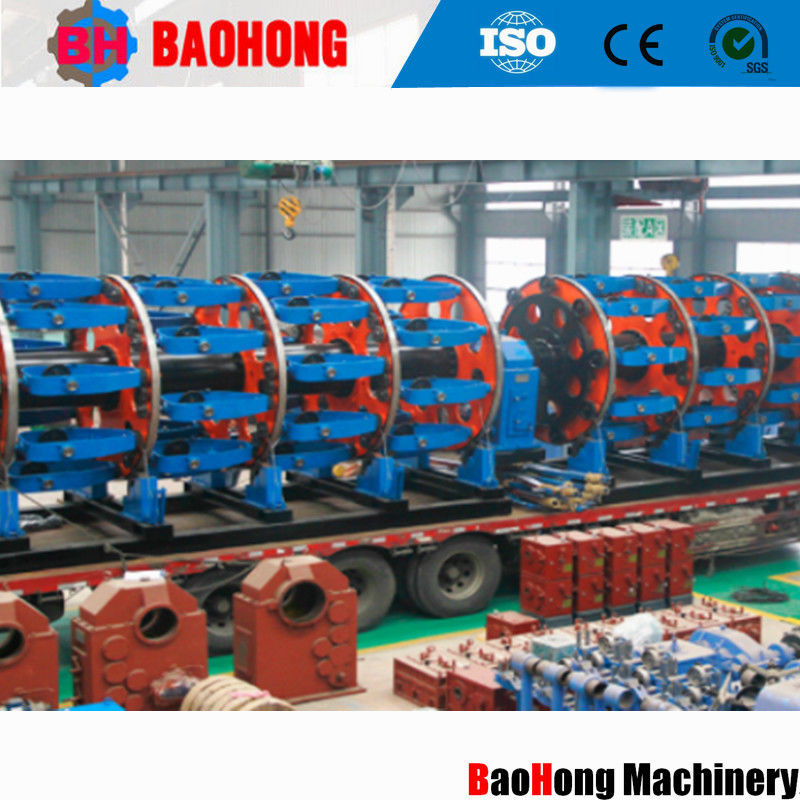

4. Foto
5. Foto imballaggio
6. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della città di Hejian, provincia di Hebei, ed è il più grande produttore professionale di macchine per la ritortura di fili e macchine per la posa in opera nel Nord della Cina.
Dal 2006, facendo affidamento sulla cura e sul supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per la ritortura di fili e macchine per la posa in opera e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di ritortrici rigide JLK in una linea di assemblaggio in Cina, e abbiamo anche sviluppato in modo indipendente le linee di ritortura a skip ad arco JGB, le linee di cablaggio a skip ad arco CGB e le linee di posa in opera ad alta velocità a culla CLY.
Attualmente, Hejian Baohong Electrical Machinery Co., Ltd. copre un'area di 10000 metri quadrati, con un'officina di produzione di 8000 metri quadrati. La nostra azienda ha 60 dipendenti, tra cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annua supera i 10 milioni di dollari al momento, ed è diventata uno dei più importanti produttori di macchine per la ritortura in Cina.
