Dettagli:
Termini di pagamento e spedizione:
|
| Nome dell'attrezzatura: | Macchina di incaglio tubolare del cavo metallico | Adatto per: | Stringamento del filo |
|---|---|---|---|
| Tipo di attrezzatura: | Tipo tubolare | Metodo di protezione: | Automaticamente fermata |
| Materiale incagliato: | Cavi di rame, all'Al, acciaio | Tallone di traino Dia. (630): | φ1000 millimetro |
| Conduttore incagliato massimo O/D (630): | φ12 millimetro | Colore dell'attrezzatura: | Secondo il requisito del cliente |
| Evidenziare: | Macchina di arenamento tubolare del cavo elettrico,Macchina 12mm della fabbricazione di cavi degli ingegneri,Macchina di arenamento del cavo di rame |
||
Supporto tecnico completo per ingegneri per la macchina per la fabbricazione di cavi
1. Applicazione
Questa linea di produzione viene utilizzata principalmente per la cordatura di fili di rame, fili di alluminio o fili di acciaio con sette trefoli. Può essere progettata con diverse recinzioni e colori diversi.
2. Caratteristiche principali
Svolgitore centrale, gabbia principale, dispositivo di nastratura (opzionale), cabestano, dispositivo di avvolgimento e traslazione e sistema di controllo elettrico.
3. Componenti dell'apparecchiatura
3.1. Svolgitore 1 set
3.2. Sei torcitore 1 set
3.3. Struttura di trasmissione principale 1 set
3.4. Parallelo alla base dello stampo 1 set
3.5. Il dispositivo di misurazione del contatore della macchina 1 set
3.6. 36 Livello di trasmissione 1 set
3.7. Macchina trattore a doppia ruota 1 set
3.8. Telaio del filo del cavo a nastro di avvolgimento dell'asse 1 set
3.9. Sistema di controllo elettrico 1 set
4. Parametri tecnici
| Modello (Macchina di cordatura tubolare) | JGG-400 | JGG-500 | JGG-630 | |
| Diametro del singolo filo | Rame | φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
| Alluminio | φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
| OD massimo del conduttore cordato | φ7 mm | φ10 mm | φ12 mm | |
| Passo di cordatura | Gabbia di cordatura a 6 bobine | 37-281 mm | 44-338 mm | 82-620 mm |
| Gabbia di cordatura a 12 bobine | 37-281 mm | 44-338 mm | 82-620 mm | |
| Gabbia di cordatura a 18 bobine | 44-334 mm | 44-338 mm | 82-620 mm | |
| Velocità di rotazione | Gabbia di cordatura a 6 bobine | 600 giri/min | 600 giri/min | 400 giri/min |
| Gabbia di cordatura a 12 bobine | 600 giri/min | 500 giri/min | 300 giri/min | |
| Gabbia di cordatura a 18 bobine | 450 giri/min | 400 giri/min | 230 giri/min | |
| Cabestano | Diametro della ruota del cabestano | φ600 mm | φ800 mm | φ1000 mm |
| Forza massima di trazione | 3T | 5T | 5T | |
| Potenza motore | 22 KW | 30 KW | 37 KW | |
| Dimensione bobina | 400 mm | 500 mm | 630 mm | |
| Bobina di svolgimento centrale | 400 mm | 500 mm | 630 mm | |
| Bobina di avvolgimento | 1250 mm | 1600 mm | 2000 mm | |

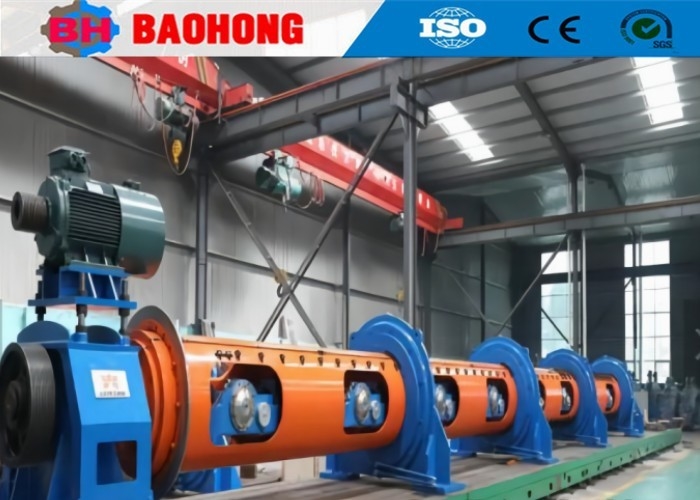

5. Foto
6. Foto dell'imballaggio
7. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della città di Hejian, nella provincia di Hebei, ed è stata il più grande produttore professionale di macchine per la cordatura di fili e macchine per la posa in Cina del Nord.
Dal 2006, facendo affidamento sulla cura e sul supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per la cordatura di fili e macchine per la posa e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di macchine di cordatura rigide JLK per essere un processo di linea di assemblaggio in Cina, e abbiamo anche sviluppato in modo indipendente le linee di cordatura a salto d'arco JGB, le linee di cablaggio a salto d'arco CGB e le linee di posa di tipo culla ad alta velocità CLY.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, officina di produzione di 8000 metri quadrati. La nostra azienda ha 60 dipendenti, di cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annua è di oltre 10 milioni di dollari al momento e si è sviluppata in uno dei produttori di macchine per la cordatura più importanti in Cina.
