Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Macchina a spirale dell'armatura del cavo della striscia | Dimensioni bobina applicabili: | 400 mm, 500 mm, 630 mm, ecc. |
|---|---|---|---|
| Tipo di macchina: | Tipo planetario | Diametro del filo: | 1,5-2,5 mm |
| Diametro del cabestano: | 2000 mm | Materiali applicabili: | Acciaio/Cu/Al |
| Marchio del cuscinetto: | NSK | Periodo di garanzia: | Richiesta del cliente |
| Evidenziare: | Macchina a spirale dell'armatura del cavo della striscia,macchina dell'armatura del cavo da 500 millimetri,NSK che sopporta la macchina dell'armatura del cavo |
||

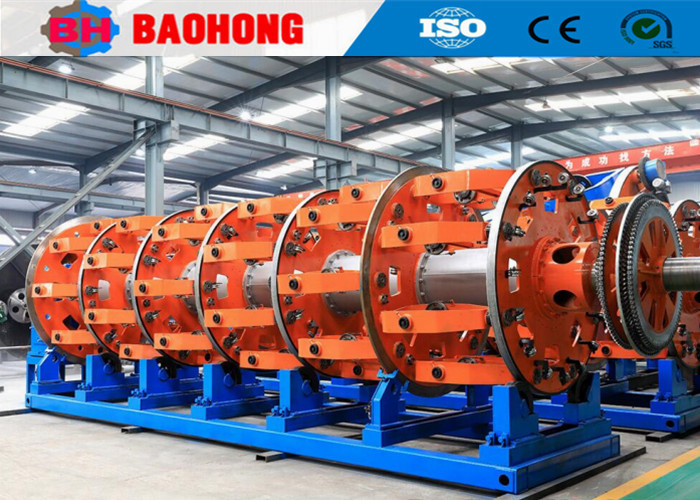

Macchina per armatura di cavi a spirale con cuscinetti NSK da 500 mm
1. Applicazione
Questa macchina è utilizzata principalmente per armare fili di acciaio singoli o doppi attorno al cavo, o per la produzione di funi di acciaio di grande sezione.La macchina adotta un controllore programmabile e un touch screen per comandare e coordinare lo stato di funzionamento elettrico di ogni parte della macchina. I parametri di processo possono essere visualizzati, impostati e modificati sul touch screen. Viene utilizzato un dispositivo di regolazione della velocità a frequenza variabile per controllare la velocità di avviamento e di marcia del motore AC. Il sistema di controllo elettrico ha tecnologia avanzata, funzionamento conveniente e funzionamento affidabile.
2. Componenti principali
Filo centrale, tubo di armatura, porta filiera, dispositivo di nastratura, dispositivo di trazione, contametri, dispositivo di traversa di avvolgimento, sistema di trasmissione e sistema di controllo elettrico.
3. Caratteristiche principali
3.1 Scrivania operativa con touch screen di tipo armadietto, comoda da usare e di bell'aspetto.
3.2 È stato aggiunto un rinforzo al supporto anteriore della macchina principale per aumentarne la stabilità.
3.3 La base della filiera del filo è collegata al supporto anteriore della macchina principale, con una maggiore integrazione e una migliore rigidità meccanica.
4. Parametri tecnici
Modello (Macchina per armatura di fili d'acciaio) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del filo d'acciaio | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| Diametro esterno massimo del trefolo | 40 mm | 55 mm | 60 mm | 70 mm | |
| Passo di ritortura | Gabbia di ritortura a 24 bobine |
38-752 | 51-942 | 63-1144 | 500-4120 |
Gabbia di ritortura a 36 bobine |
38-752 | 51-942 | 63-1144 | 500-4120 | |
Gabbia di ritortura a 42 bobine |
38-752 | 51-942 | 63-1144 | 500-4120 | |
| Gabbia di ritortura a 48 bobine | 38-752 | 51-942 | 63-1144 | 500-4120 | |
| Velocità di rotazione | Gabbia di ritortura a 24 bobine | 98 giri/min | 90 giri/min | 68,3 giri/min | 55 giri/min |
| Gabbia di ritortura a 36 bobine | 88 giri/min | 80 giri/min | 58,3 giri/min | 45 giri/min | |
| Gabbia di ritortura a 42 bobine | 78 giri/min | 70 giri/min | 48,3 giri/min | 35 giri/min | |
| Gabbia di ritortura a 48 bobine | 68 giri/min | 60 giri/min | 38,3 giri/min | 28 giri/min | |
Tirante |
Diametro ruota del tirante | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Forza di trazione massima | 10T | 15T | 15T | 20T | |
Potenza motore |
45 KW | 55 KW | 55 KW | 75 KW | |
Dimensioni bobina |
315 mm | 400 mm | 500 mm | 630 mm | |
Bobina di alimentazione centrale |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Bobina di avvolgimento |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Velocità lineare di trazione massima |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Altezza centrale |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5. Foto
6. Foto imballaggio
7. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della città di Hejian, provincia di Hebei, ed è il più grande produttore professionale di macchine per la ritortura e la posa di fili nel Nord della Cina.
Dal 2006, facendo affidamento sulla cura e sul supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per la ritortura e la posa di fili e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di macchine per la ritortura rigida JLK in una linea di assemblaggio in Cina, e abbiamo anche sviluppato in modo indipendente le linee di ritortura a salto d'arco JGB, le linee di cablaggio di tipo a salto d'arco CGB e le linee di posa ad alta velocità di tipo a culla CLY.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, con un'officina di produzione di 8000 metri quadrati. La nostra azienda ha 60 dipendenti, tra cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annua supera i 10 milioni di dollari al momento, ed è diventata uno dei più importanti produttori di macchine per la ritortura in Cina.
