Dettagli:
Termini di pagamento e spedizione:
|
| Name: | Steel Wire Cable Armouring Machine | Purpose: | Steel wire armouring |
|---|---|---|---|
| Control way: | PLC control | Wire Dia.: | 1.5-2.5mm |
| Traction Wheel Diameter (500/400): | 2000 mm | Bearing brand: | NSK |
| HS CODE: | 8479400000 | Machine color: | Optional |
| Guarantee period: | 12 Months | ||
| Evidenziare: | Macchina di arenamento del filo di acciaio dell'armatura,Tipo planetario macchina rigida di Strander,Macchina dell'armatura del filo di acciaio di controllo dello SpA |
||
Controllo PLC per l'armatura
1Applicazione
Questa macchina è utilizzata principalmente per l'armatura in acciaio, la torsione posteriore e il caviamento.
2. Componenti principali
2.1 Pagare il supporto 1 set
2.2 gabbia di blocco 1 set
2.3 Fabbricazione del filo 1 set
2.4 Contatore 1 set
2.5 Capstan a doppia ruota 1 set
2.6 Traverso di induzione elettrica 1 set
2.7 Tipo di colonna occupare 1 set
2.8 Armadio elettrico 1 set
2.9 Testa blindata in filo d'acciaio + tubo interno 1 set
3Caratteristiche principali
3.1 La macchina è adatta per incastrare fili di ferro di rame, lega di alluminio, cavi di alluminio e di acciaio a lunghe lunghezze e sezioni nude per produrre i seguenti cavi di alimentazione.rotondo compattato.Un singolo nucleo prespirato.
3.2 Le teste dell'albero anteriore e posteriore della macchina principale sono costituite da fusioni di acciaio integrate per evitare le crepe causate dalla saldatura.
3.3L'area di frenata della macchina principale è aumentata per migliorare le prestazioni di frenata.La lucidatura superficiale della ruota del capstan.
4. Parametri tecnici
Modello (macchina per l'armatura del filo di acciaio) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del filo di acciaio | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| OD massima a bordo | 40 mm | 55 mm | 60 mm | 70 mm | |
| Stranding Pitch | 24 Gabbia per i bobbini |
38-752 | 51-942 | 63- 1144 | 500-4120 |
36 Gabbia per i bobbini |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
42 Gabbia per le scrofe |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| 48 gabbia per i bobbin | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| Velocità di rotazione | 24 Gabbia per i bobbini | 98 giri/min | 90 giri/min | 68,3 giri/min | 55 giri/min |
| 36 Gabbia per i bobbini | 88 giri/min | 80 giri/min | 58,3 giri/min | 45 giri/min | |
| 42 Gabbia per le scrofe | 78 giri/min | 70 giri/min | 48,3 giri/min | 35 giri/min | |
| 48 gabbia per i bobbin | 68 giri/min | 60 giri/min | 38,3 giri/min | 28 giri/min | |
Capstan |
Diametro della ruota Capstan | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Forza massima di trazione | 10T | 15T | 15T | 20T | |
Potenza del motore |
45 kW | 55 kW | 55 kW | 75 kW | |
Dimensione della bobina |
315 mm | 400 mm | 500 mm | 630 mm | |
Bobbin del centro di pagamento |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Prendi Bobbin. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Velocità lineare massima di decollo |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Altezza centrale |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |

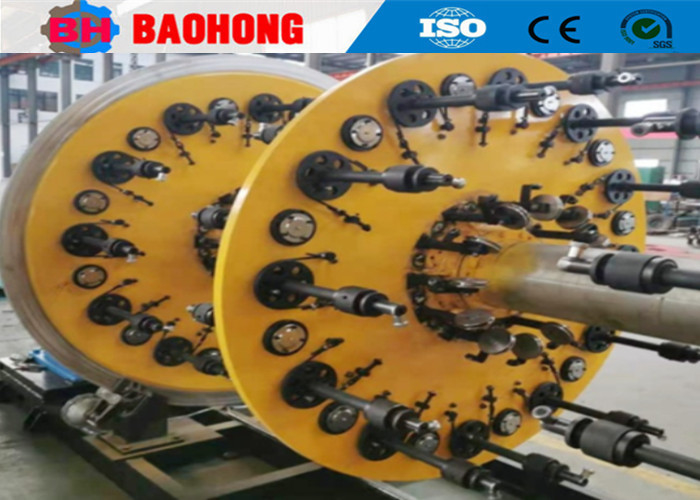

5Foto.
6Foto dell' imballaggio.
7.La nostra fabbrica e l'introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
