Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Macchine per il ripiegamento di fili tubolari elettrici a filo di rame | Modello: | JGG-400/50/630 |
|---|---|---|---|
| Forma: | Tipo tubolare | Incaglio dei materiali: | Cavo di Al, del Cu ed il centro del cavo isolato |
| uso per: | Tipo tubolare arenamento | Modo del freno: | Freno pneumatico |
| Lavori la verniciatura a macchina: | Opzionale | Periodo di garanzia: | 1 anno |
| Evidenziare: | Macchina di incaglio tubolare elettrica,Filo di rame tubolare che torce macchina,Macchina pneumatica della fabbricazione di cavi del cavo del freno |
||

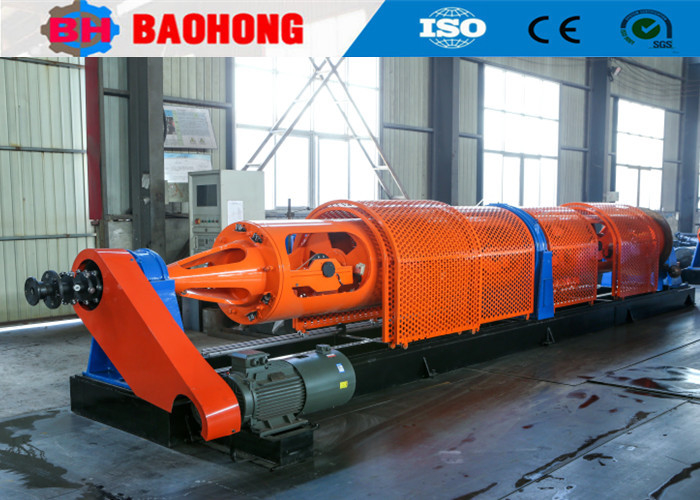

Macchina per il ripiegamento tubolare elettrico a filo di rame Freno pneumatico
1. Uso
La macchina per il rivestimento a fili tubolari èAmpiamente applicabile a fili di alluminio, leghe di alluminio, rame, conduttori di leghe di rame con diametro individuale, nonché a fili di acciaio e a corde di acciaio.
2. Componenti
La macchina per la fabbricazione di cavi elettrici è composta daSosta di rilievo, macchina principale, stazione lubrificante, porta-matrice, ruote capstan, presa dell'albero termico con traverso, regolatore di velocità CC, PLC Siemens, touch screen, armadio di controllo elettrico,e scrivania di gestione.
3. Caratteristiche
3.1La macchina può funzionare costantemente con l'intero supporto e il coperchio di protezione adotta un tubo di acciaio senza cuciture di alta qualità, quindi la struttura è anche stabile con rumori inferiori.
3.2. La potenza di sincronizzazione può essere manipolata facilmente per regolare la velocità.Il coperchio di protezione ha la direzione destra e inversa di circonrotare.
3.3La macchina principale e l'unità di trascinamento adottano le marce di cambio, quindi l'intensità di lavoro è inferiore e il passo è esatto.
3.4. dotato di un dispositivo di parcheggio automatico - la protezione, significa che la macchina si fermerà quando il filo si esaurisce o la porta è aperta.
4. Dati tecnici
|
Modello (macchina per il rivestimento di fili tubolari) |
JGG-400 | JGG-500 | JGG-630 | |
| Diametro del filo singolo |
Acciaio |
φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
|
Aluminici |
φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
|
OD massimo del conduttore a filo |
φ7 mm | φ10 mm | φ12 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 37-281 mm | 44-338 mm | 82-620 mm |
| 12 Gabbia per i bobbini | 37-281 mm | 44-338 mm | 82-620 mm | |
| 18 Gabbia per la pesca dei bobbini | 44-334 mm | 44-338 mm | 82-620 mm | |
| Velocità di rotazione | 6 Gabbia per i bobbini | 600 giri/min | 600 giri/min | 400 giri/min |
| 12 Gabbia per i bobbini | 600 giri/min | 500 giri/min | 300 giri/min | |
| 18 Gabbia per la pesca dei bobbini | 450 giri/min | 400 giri/min | 230 giri/min | |
| Capstan | Diametro della ruota Capstan | φ600 mm | φ800 mm | φ1000 mm |
|
Forza massima di trazione |
3T | 5T | 5T | |
|
Potenza del motore |
22 KW | 30 kW | 37 KW | |
|
Dimensione della bobina |
400 mm | 500 mm | 630 mm | |
|
Bobbin del centro di pagamento |
400 mm | 500 mm | 630 mm | |
|
Bobbin di raccolta |
1250 mm | 1600 mm | 2000 mm | |
5Foto.
6Foto dell' imballaggio.
7La nostra fabbrica e l' introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e la macchina per la posa in Cina settentrionale.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
