Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | Macchina dell'armatura del cavo di rame di ACSR | Altri animali: | 400 mm, 500 mm, 630 mm, ecc. |
|---|---|---|---|
| Materiale: | Steel/Cu/Al | Tipo: | Planeta e Sole |
| Altezza centrale: | 1000 mm | Potenza del motore(630): | 75 kW |
| Colore dell'attrezzatura: | come esigenza | Codice S.A.: | 847940 |
| Tempo di garanzia: | 12 mesi | ||
| Evidenziare: | Esponga al sole la macchina del cavo armato,Macchina di incaglio rigida del cavo di rame,macchina del cavo del cavo dell'armatura 75kw |
||

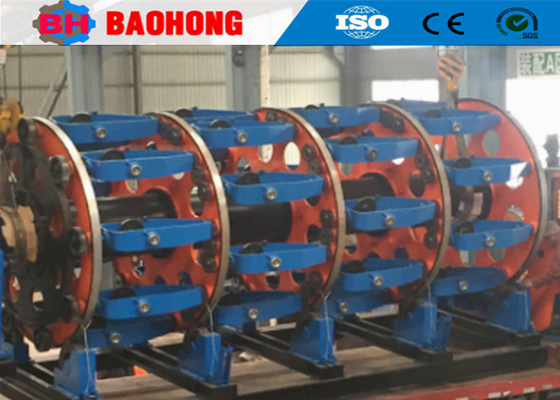

ACSR Copper Cable Armouring Machine Sun Tipo 75kw
1Applicazione
La macchina è utilizzata principalmente per la produzione di filo di filo di alluminio con nucleo di acciaio, stratificazione e pressatura del conduttore di settore, stratificazione e disegno e pressatura del conduttore rotondo,e armature in filo d'acciaio.La macchina adotta un collegamento motore indipendente per garantire la precisione e la stabilità del passo del filamento. Il filamento adotta una struttura a telaio per migliorare la rigidità della struttura,in modo da poter ruotare ad alta velocità e migliorare l'efficienza della produzione.
2. Componente principale
2.1 Φ1600 Stand di pagamento 1 set
2.2 12B, 18B, 24B 1 set di fili rigidi ciascuno
2.3 Contatore di contatori intelligente 1 set
2.4 Φ 2000 forte doppio capstano 1 set
2.5 Φ 2500 supporto di raccolta per colonne con traverso 1 set
2.6 Sistema di controllo elettrico 1 set
2.7 Recinti di sicurezza a parete 3 serie
2.8 Testa blindata in filo d'acciaio + tubo interno 1 set
3. Caratteristiche
3.1 L' albero centrale non sostiene i rulli.
3.2 Alta rigidità, alta velocità e bassa inerzia.
3.3 Nessun danno da abrasione durante lo schiantamento.
3.4 dispositivo di arresto di emergenza più avanzato.
3.5 Adatti per cavi di alimentazione e cavi di collegamento incrociati altamente compattati.
3.6 Sistema di controllo PLC Siemens, funzionante su schermo touch.
4. Parametri tecnici
Modello (macchina per l'armatura del filo di acciaio) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del filo di acciaio | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| OD massima a bordo | 40 mm | 55 mm | 60 mm | 70 mm | |
| Stranding Pitch | 24 Gabbia per i bobbini |
38-752 | 51-942 | 63- 1144 | 500-4120 |
36 Gabbia per i bobbini |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
42 Gabbia per le scrofe |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| 48 gabbia per i bobbin | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| Velocità di rotazione | 24 Gabbia per i bobbini | 98 giri/min | 90 giri/min | 68,3 giri/min | 55 giri/min |
| 36 Gabbia per i bobbini | 88 giri/min | 80 giri/min | 58,3 giri/min | 45 giri/min | |
| 42 Gabbia per le scrofe | 78 giri/min | 70 giri/min | 48,3 giri/min | 35 giri/min | |
| 48 gabbia per i bobbin | 68 giri/min | 60 giri/min | 38,3 giri/min | 28 giri/min | |
Capstan |
Diametro della ruota Capstan | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Forza massima di trazione | 10T | 15T | 15T | 20T | |
Potenza del motore |
45 kW | 55 kW | 55 kW | 75 kW | |
Dimensione della bobina |
315 mm | 400 mm | 500 mm | 630 mm | |
Bobbin del centro di pagamento |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Prendi Bobbin. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Velocità lineare massima di decollo |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Altezza centrale |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5Foto.
6Foto dell' imballaggio.
7.La nostra fabbrica e l'introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
