Dettagli:
Termini di pagamento e spedizione:
|
| Nome dell'attrezzatura: | Tipo rete metallica della culla di acciaio inossidabile della macchina dell'armatura del cavo | Materiali: | Acciaio/Cu/Al |
|---|---|---|---|
| Forma: | Forma della culla | Specifiche delle bobine: | 400 mm, 500 mm, 630 mm, ecc. |
| Wire Dia.: | 1,5-2,5 mm | Diametro di ruota del cabestano (500/400): | 2000 mm |
| Marchio del cuscinetto: | NSK | Colore dell'attrezzatura: | Secondo la richiesta del cliente |
| Evidenziare: | Tipo macchina della culla dell'armatura del cavo,Cavo Mesh Cable Armouring Machine,Cavo metallico corazzato che fa macchina |
||

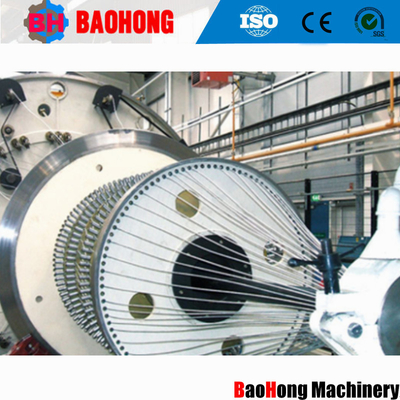

Cradle Type Cable Armoring Machine Stainless Steel Wire Mesh
1Applicazione
Questa macchina è utilizzata principalmente per armare un singolo o doppio filo d'acciaio attorno al cavo o per la fabbricazione di una grande sezione di corde di filo d'acciaio. Il segnale di allarme del filo rotto è trasmesso da impulso,e il tasso di arresto del filo rotto è del 100%.
2. Componente principale
Strato di ripiego centrale, tubo di corazzatura, supporto per le matrici, dispositivo di fissaggio, dispositivo di trazione, contatore, dispositivo di presa, sistema di trasmissione e sistema di controllo elettrico.
3Caratteristiche principali
3.1 Tavolo di comando a schermo sensoriale di tipo armadio, comodo da usare e di bellissima forma.
3.2 Si aggiunge un rinforzo al supporto anteriore della macchina principale per aumentare la stabilità.
3.3 La base del filone è collegata al supporto anteriore della macchina principale, che presenta una maggiore integrazione e una migliore rigidità meccanica.
4. Parametri tecnici
Modello (macchina per l'armatura del filo di acciaio) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del filo di acciaio | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| OD massima a bordo | 40 mm | 55 mm | 60 mm | 70 mm | |
| Stranding Pitch | 24 Gabbia per i bobbini |
38-752 | 51-942 | 63- 1144 | 500-4120 |
36 Gabbia per i bobbini |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
42 Gabbia per le scrofe |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| 48 gabbia per i bobbin | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| Velocità di rotazione | 24 Gabbia per i bobbini | 98 giri/min | 90 giri/min | 68,3 giri/min | 55 giri/min |
| 36 Gabbia per i bobbini | 88 giri/min | 80 giri/min | 58,3 giri/min | 45 giri/min | |
| 42 Gabbia per le scrofe | 78 giri/min | 70 giri/min | 48,3 giri/min | 35 giri/min | |
| 48 gabbia per i bobbin | 68 giri/min | 60 giri/min | 38,3 giri/min | 28 giri/min | |
Capstan |
Diametro della ruota Capstan | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Forza massima di trazione | 10T | 15T | 15T | 20T | |
Potenza del motore |
45 kW | 55 kW | 55 kW | 75 kW | |
Dimensione della bobina |
315 mm | 400 mm | 500 mm | 630 mm | |
Bobbin del centro di pagamento |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Prendi Bobbin. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Velocità lineare massima di decollo |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Altezza centrale |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5Foto.
6Foto dell' imballaggio.
7.La nostra fabbrica e l'introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per il filo di filamento e macchine per la posa in Cina settentrionale.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine per il rivestimento in Cina.
