Dettagli:
Termini di pagamento e spedizione:
|
| Descrizione del prodotto: | Macchina di alluminio di rame del tornado del cavo con l'armatura del filo di acciaio | Modalità di controllo: | Controllo PLC |
|---|---|---|---|
| Adatto per: | Armatura in filo d'acciaio | Specifiche del diametro del filo: | 1,5-2,5 mm |
| Diametro di ruota del cabestano (500/400): | 2000 mm | Codice HS: | 847940 |
| Marchio del cuscinetto: | NSK | Colore della macchina: | Personalizzato |
| Evidenziare: | Macchina ritortrice per cavi in rame e alluminio,Macchina per armatura di cavi in filo d'acciaio,Macchina per armatura di cavi con filo d'acciaio |
||

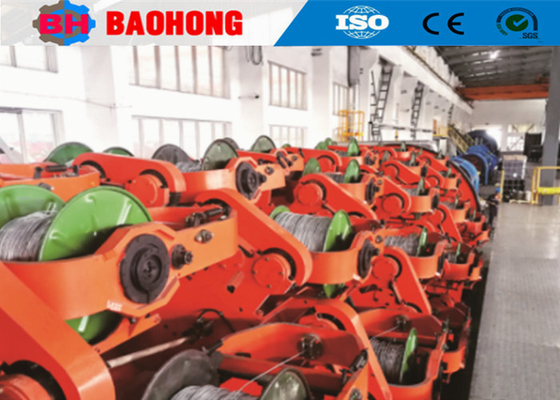

Macchina Twister per Cavi in Rame e Alluminio con Armatura in Filo d'Acciaio
1. Applicazione
Questa macchina è utilizzata principalmente per armare cavi con uno o due fili d'acciaio, o per la produzione di funi di acciaio di grande sezione.Adotta un motore servo DC a induzione, il funzionamento temporizzato della linea di produzione è controllato dal sistema di controllo. È possibile impostare liberamente il passo e la torsione.
2. Caratteristiche principali
2.1 La macchina è adatta per la ritortura di lunghezze e sezioni di rame nudo, alluminio, lega di alluminio, fili di rinforzo in acciaio per cavi in alluminio per produrre i seguenti cavi di alimentazione. Conduttore a settore, compattato rotondo, anima singola prespiralata.
2.2 Le teste dell'albero anteriore e posteriore della macchina principale sono realizzate in fusioni d'acciaio integrate per evitare crepe dovute alla saldatura.
2.3 L'area di frenata della macchina principale è aumentata per migliorare le prestazioni di frenata. Lucidatura superficiale della ruota di trazione.
3. Parametri tecnici
Modello (Macchina per Armatura in Filo d'Acciaio) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro filo d'acciaio | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| Diametro esterno massimo ritorto | 40 mm | 55 mm | 60 mm | 70 mm | |
| Passo di ritortura | Gabbia di ritortura a 24 bobine |
38-752 | 51-942 | 63-1144 | 500-4120 |
Gabbia di ritortura a 36 bobine |
38-752 | 51-942 | 63-1144 | 500-4120 | |
Gabbia di ritortura a 42 bobine |
38-752 | 51-942 | 63-1144 | 500-4120 | |
| Gabbia di ritortura a 48 bobine | 38-752 | 51-942 | 63-1144 | 500-4120 | |
| Velocità di rotazione | Gabbia di ritortura a 24 bobine | 98 giri/min | 90 giri/min | 68,3 giri/min | 55 giri/min |
| Gabbia di ritortura a 36 bobine | 88 giri/min | 80 giri/min | 58,3 giri/min | 45 giri/min | |
| Gabbia di ritortura a 42 bobine | 78 giri/min | 70 giri/min | 48,3 giri/min | 35 giri/min | |
| Gabbia di ritortura a 48 bobine | 68 giri/min | 60 giri/min | 38,3 giri/min | 28 giri/min | |
Trazione |
Diametro ruota di trazione | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Forza di trazione massima | 10T | 15T | 15T | 20T | |
Potenza motore |
45 KW | 55 KW | 55 KW | 75 KW | |
Dimensioni bobina |
315 mm | 400 mm | 500 mm | 630 mm | |
Bobina di svolgimento centrale |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Bobina di avvolgimento |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Velocità lineare di trazione massima |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Altezza centrale |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |

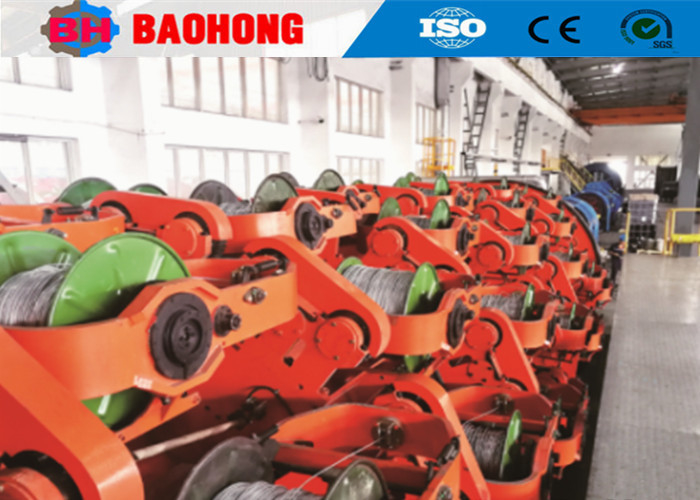

4. Foto
5. Foto imballaggio
6. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della città di Hejian, provincia di Hebei, ed è il più grande produttore professionale di macchine per la ritortura e la posa di fili nel Nord della Cina.
Dal 2006, facendo affidamento sulla cura e sul supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per la ritortura e la posa di fili e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di macchine per la ritortura rigida JLK in una linea di assemblaggio in Cina, e abbiamo anche sviluppato in modo indipendente le linee di ritortura a skip ad arco JGB, le linee di cablaggio di tipo skip ad arco CGB e le linee di posa ad alta velocità di tipo cradle CLY.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, con un'officina di produzione di 8000 metri quadrati. La nostra azienda ha 60 dipendenti, tra cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annua supera i 10 milioni di dollari al momento, ed è diventata uno dei più importanti produttori di macchine per la ritortura in Cina.
Persona di contatto: Daisy
Telefono: +8618256531268
