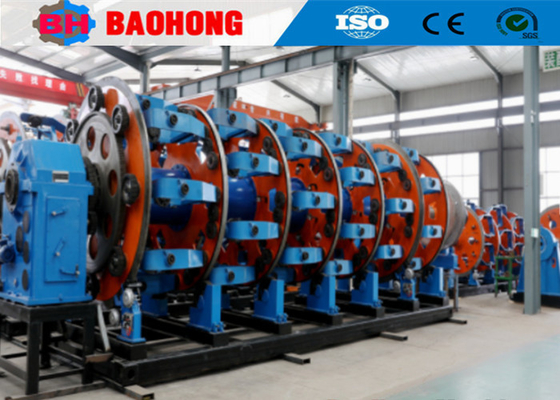

tipo planetario della macchina elettrica della fabbricazione di cavi di 2000mm per il processo di Armoring

Macchina per la fabbricazione di cavi elettrici da 2000 mm di tipo planetario per il processo di armatura

1. Applicazione
Queste macchine ad alta velocità sono utilizzate principalmente per la trefolatura di filo di rame, filo di alluminio, filo di acciaio, ACSR e fune metallica. Accompagnate da una testa di nastratura, possono essere utilizzate per anime isolanti e alcuni processi di trefolatura di cavi di controllo e per l'armatura con filo di acciaio.

2. Caratteristiche principali

2.1 Il segnale di allarme per la rottura del filo viene trasmesso tramite impulsi e il tasso di arresto per la rottura del filo è del 100%.

2.2 Scrivania operativa con touch screen di tipo a cabinet, comoda da usare e di bella forma.

2.3 Il tubo quadrato rettangolare viene utilizzato come rinforzo del trefolatore principale per evitare lo sfarfallio della piastra singola.

2.4 Il nuovo tenditore di tipo a cinghia adotta un blocco di attrito ad alta resistenza all'usura, che rende la regolazione più comoda e la durata più lunga.

2.5 Il cavo e il percorso dell'aria all'interno della macchina sono nascosti nel tubo quadrato di base per evitare danni e disordine.

3. Tecnologia di elaborazione

La grande piegatrice viene utilizzata per piegare la piastra d'acciaio alla struttura del telaio. Quattro strutture del telaio condividono il cerchio in modo uguale e sono saldate insieme ai grandi dischi su entrambi i lati. Inoltre, tutte le strutture sono saldate al tubo a parete spessa centrale. L'intera struttura è robusta e bella.

Dopo il processo di saldatura, l'intera struttura viene ricotta nel forno di ricottura, che rimuoverà le sollecitazioni interne.

Quindi l'intera struttura verrà lavorata sul grande tornio orizzontale. Questo tornio orizzontale è abbastanza grande da lavorare ogni parte in un unico passaggio, senza cambiare un'estremità all'altra. Questo processo manterrà la concentricità dell'intera struttura, prolungando la durata dei cuscinetti su entrambe le estremità.

La foratrice e alesatrice a foro profondo può ruotare i fori installati per i dispositivi di bloccaggio. I fori per una coppia di dispositivi di bloccaggio vengono ruotati in un unico passaggio, il che mantiene entrambi i fori nella stessa concentricità. La concentricità ridurrà il tasso di rottura del filo e prolungherà il cuscinetto per il dispositivo di bloccaggio.

Questo tornio verticale a doppia colonna viene utilizzato per ruotare il grande disco per la macchina di posa di tipo a culla e il cabestano della macchina di trefolatura. Questa macchina può ruotare e lucidare le scanalature per proteggere il cavo e mantenere la stessa forza di trazione.

Fresatrice di tipo a pialla di grandi dimensioni, che viene utilizzata per fresare il telaio principale della gabbia di trefolatura principale e il telaio di prelievo e svolgimento. La fresatrice di tipo a pialla di grandi dimensioni può garantire che ogni superficie piana venga lavorata in un'unica volta per mantenere la distribuzione omogenea dell'altezza della superficie lavorata dalla fresatrice. Tutto ciò consentirà all'intera macchina di funzionare senza problemi.

La bilanciatrice dinamica è l'attrezzatura chiave per la produzione di apparecchiature per fili e cavi ad alta velocità, in particolare la gabbia di trefolatura a telaio rigido e la gabbia di trefolatura tubolare. Il processo di lavorazione della gabbia di trefolatura porterà a una diversa forza eccentrica, che verrà rilevata dalla bilanciatrice dinamica. Dopo la correzione, la gabbia di trefolatura soddisferà facilmente i requisiti di rotazione ad alta velocità e aumenterà la durata.

Il forno di ricottura elettrico è indispensabile per produrre macchine per la fabbricazione di fili e cavi, in particolare la macchina di trefolatura a telaio rigido e la macchina di trefolatura tubolare. La sollecitazione interna della gabbia di trefolatura principale è elevata quando viene saldata insieme. La sollecitazione interna viene rilasciata fortemente dal trattamento termico. Questo processo di produzione garantirà che la gabbia di trefolatura non si deformi e non si rompa per migliorare la qualità interna.

4. Parametri tecnici

5. Foto

6. Foto dell'imballaggio

7. La nostra fabbrica e introduzione

Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella zona di sviluppo economico della città di Hejian, nella provincia di Hebei, ed è stata il più grande produttore professionale di macchine per la trefolatura di fili e macchine per la posa di cavi nel nord della Cina.

Dal 2006, affidandosi alla cura e al supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per la trefolatura di fili e macchine per la posa di cavi e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di macchine di trefolatura rigida JLK per essere un processo di linea di assemblaggio in Cina, e abbiamo anche sviluppato in modo indipendente le linee di trefolatura a salto d'arco JGB, le linee di cablaggio a salto d'arco CGB e le linee di posa di tipo a culla ad alta velocità CLY.

Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, officina di produzione di 8000 metri quadrati. La nostra azienda ha 60 dipendenti, di cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annua è attualmente superiore a 10 milioni di dollari e si è sviluppata in uno dei produttori di macchine per la trefolatura più importanti in Cina.
