Dettagli:
Termini di pagamento e spedizione:
|
| Nome del prodotto: | macchina dell'armatura del cavo di 500mm | Tamboli: | 400 mm, 500 mm, 630 mm, ecc. |
|---|---|---|---|
| Tipo: | Planeta e Sole | Wire Dia.: | 1.5-2.5 mm |
| Diametro di ruota del cabestano (500/400): | 2000 mm | Materiale: | Steel/Cu/Al |
| Marchio del cuscinetto: | NSK | Colore: | Opzionale |
| Tempo di garanzia: | 12 mesi | ||
| Evidenziare: | Macchina di arenamento corazzata del cavo,Macchina di arenamento d'acciaio del cavo,macchina dell'armatura del cavo di 500mm |
||

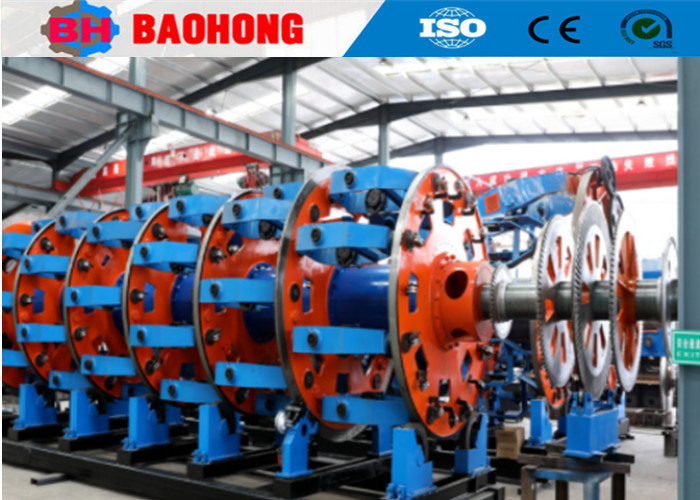

Macchina per l'armatura di cavi da 500 mm
1Applicazione
Questa macchina è utilizzata principalmente per la corazzatura di filo di acciaio singolo o doppio attorno al cavo, o per la fabbricazione di una grande sezione di corde di filo di acciaio.
2. Componente principale
Strato di rilievo centrale, tubo di armatura, porta-matrice, dispositivo di fissaggio, dispositivo di trazione, contatore, dispositivo di presa, sistema di trasmissione e sistema di controllo elettrico.
3Caratteristiche principali
3.1 La macchina è adatta per la stratificazione di fili di rame, lega di alluminio, cavi di alluminio e di acciaio a lunghe lunghezze e di sezione nuda per produrre i seguenti cavi di alimentazione.Conduttori a forma di settore, rotondo compattato, singolo nucleo prespirato.
3.2La superficie di frenata della macchina principale è aumentata per migliorare le prestazioni di frenata.
3.3 viene aggiunto un rinforzo al supporto anteriore della macchina principale per aumentare la stabilità.che ha una maggiore integrazione e una migliore rigidità meccanica.
4. Parametri tecnici
Modello (macchina per l'armatura del filo di acciaio) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del filo di acciaio | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| OD massima a bordo | 40 mm | 55 mm | 60 mm | 70 mm | |
| Stranding Pitch | 24 Gabbia per i bobbini |
38-752 | 51-942 | 63- 1144 | 500-4120 |
36 Gabbia per i bobbini |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
42 Gabbia per le scrofe |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| 48 gabbia per i bobbin | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| Velocità di rotazione | 24 Gabbia per i bobbini | 98 giri/min | 90 giri/min | 68,3 giri/min | 55 giri/min |
| 36 Gabbia per i bobbini | 88 giri/min | 80 giri/min | 58,3 giri/min | 45 giri/min | |
| 42 Gabbia per le scrofe | 78 giri/min | 70 giri/min | 48,3 giri/min | 35 giri/min | |
| 48 gabbia per i bobbin | 68 giri/min | 60 giri/min | 38,3 giri/min | 28 giri/min | |
Capstan |
Diametro della ruota Capstan | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Forza massima di trazione | 10T | 15T | 15T | 20T | |
Potenza del motore |
45 kW | 55 kW | 55 kW | 75 kW | |
Dimensione della bobina |
315 mm | 400 mm | 500 mm | 630 mm | |
Bobbin del centro di pagamento |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Prendi Bobbin. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Velocità lineare massima di decollo |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Altezza centrale |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5Foto.
6Foto dell' imballaggio.
7.La nostra fabbrica e l'introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
