Dettagli:
Termini di pagamento e spedizione:
|
| Name: | Copper Wire Cable Stranding Machine | Model: | JGG-400/JGG-500/JGG-630 |
|---|---|---|---|
| Shape: | Tubular | Materials: | Copper, Al,Steel wire |
| Use for: | Wire Stranding | PLC brand: | SIEMENS |
| Warranty time: | 1 year | Machine painting: | Customized |
| Evidenziare: | Tipo tubolare macchina di arenamento del cavo,Filo di rame Strander tubolare,Macchina di arenamento del cavo di cavo elettrico |
||

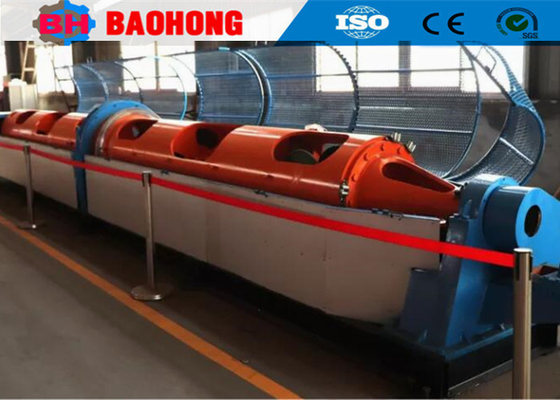

Macchine per il ripiegamento di cavi elettrici a filo di rame tipo tubolare
1Applicazione
Le macchine ad alta velocità utilizzate principalmente per il fiocco di filo di rame, filo di alluminio, filo d'acciaio, ACSR e filo di filo.può essere utilizzato per i nuclei di isolamento e alcuni cavi di controllo stranding processo.
2. Caratteristica
2.1 Il corpo tubolare è integrato con una scarsa fuoriuscita radiale, è appoggiato sul cuscinetto su entrambe le estremità e funziona con un rumore molto basso.
2.2 La bobina è fissata da molle a disco e rilasciata da un dispositivo pneumatico.
2.3 Può stimare con precisione il segnale di rottura di qualsiasi bobina in ogni gabbia a strascico utilizzando la scansione quantitativa digitale e la posizione di rottura può essere visualizzata sullo schermo tattile
2.4 La macchina adotta il controllo PLC dell'intera linea. Il sistema di controllo elettrico è tecnologicamente avanzato, facile da usare, affidabile nel funzionamento.
3. Componenti delle attrezzature
3.1- Pagare la macchina 1 set
3.2Strander 1 set.
3.3.Struttura principale della trasmissione 1 set
3.4. Dispositivo di misura 1 set
3.5.36 Livello di trasmissione 1 set
3.6.Trattore a doppia ruota 1 set
3.7.L'asse occupano il telaio del cavo a nastro 1 set
3.8Sistema di controllo elettrico 1 set
4. Parametri tecnici
|
Modello (macchina per il rivestimento di fili tubolari)
|
JGG-400 | JGG-500 | JGG-630 | |
| Diametro del filo singolo |
Acciaio
|
φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
|
Aluminici
|
φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
|
OD massimo del conduttore a filo
|
φ7 mm | φ10 mm | φ12 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 37-281 mm | 44-338 mm | 82-620 mm |
| 12 Gabbia per i bobbini | 37-281 mm | 44-338 mm | 82-620 mm | |
| 18 Gabbia per la pesca dei bobbini | 44-334 mm | 44-338 mm | 82-620 mm | |
| Velocità di rotazione | 6 Gabbia per i bobbini | 600 giri/min | 600 giri/min | 400 giri/min |
| 12 Gabbia per i bobbini | 600 giri/min | 500 giri/min | 300 giri/min | |
| 18 Gabbia per la pesca dei bobbini | 450 giri/min | 400 giri/min | 230 giri/min | |
| Capstan | Diametro della ruota Capstan | φ600 mm | φ800 mm | φ1000 mm |
|
Forza massima di trazione
|
3T | 5T | 5T | |
|
Potenza del motore
|
22 KW | 30 kW | 37 KW | |
|
Dimensione della bobina
|
400 mm | 500 mm | 630 mm | |
|
Bobbin del centro di pagamento
|
400 mm | 500 mm | 630 mm | |
|
Bobbin di raccolta
|
1250 mm | 1600 mm | 2000 mm | |
5Foto.
6Foto di imballaggio.
7.La nostra fabbrica e l'introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
