Dettagli:
Termini di pagamento e spedizione:
|
| Product name: | Cradle Type Laying Up Machine | Bobbins: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Usage: | Laying up | Stranding Pitch(1000): | 200-2000 mm |
| Capstan Wheel Diameter(630): | 1000 mm | Inverter brand: | SIEMENS |
| PLC,Touch screen: | SIEMENS | Machine color: | Customization |
| Guarantee time: | 1 year warranty | ||
| Evidenziare: | Tipo planetario che sovrappone macchina,Culla del cavo che sovrappone macchina,tamburo di 1400mm che sovrappone macchina |
||
Macchina per la posa del filo a tamburo da 1400 mm
1Applicazione
Questa macchina di posa per la fabbricazione di cavi elettrici è utilizzata per la fiancata o l'armatura di tutti i tipi di diversi cavi di gomma multicore, cavi di alimentazione, cavi corsslinkedposa di cavi mobili e di cavi di controllo, processo di corazzatura.
2. Componente
Questa macchina di posa per la produzione di cavi elettrici è composta da una centralina, una gabbia, un supporto, una macchina per il rilevamento, una macchina per il rilevamento della cintura di acciaio, un contatore, un capstan,dispositivo di raccolta e di attraversamento, sistema di trasmissione e sistema elettrico.
3. Parametri tecnici
| Modello (macchina di posa) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| Diametro del filo singolo | φ5-10 mm | φ5-12 mm | φ8-20 mm | φ8-25 mm | φ10-35 mm | |
| OD massimo del conduttore a filo | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| Stranding Pitch | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm | |
| Capstan | Diametro della ruota Capstan | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Forza massima di trazione | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Potenza del motore | 18.5 KW | 22 KW | 30 kW | 37 KW | 55 kW | |
| Dimensione della bobina | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
| Bobbin di raccolta | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Velocità lineare massima di decollo | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |

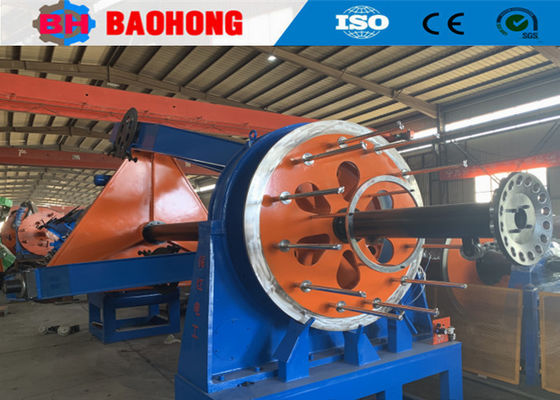

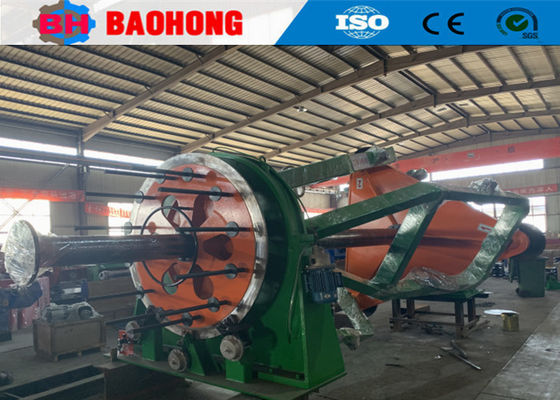

4Foto.
5Foto dell' imballaggio.
6La nostra fabbrica e l' introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
