Dettagli:
Termini di pagamento e spedizione:
|
| Product name: | 1250mm Drum Laying Up Machine | Altri animali: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Use for: | Cable laying up | Stranding Pitch(1000): | 200-2000 mm |
| Capstan Wheel Diameter(630): | 1000 | Marca dell'inverter: | Siemens |
| Marca del motore: | Siemens | Equipment painting: | Optional |
| Guarantee time: | 1 yeear | ||
| Evidenziare: | tamburo di 1250mm che sovrappone macchina,Attrezzatura di produzione del cavo di alta precisione,cavo 60m/min che sovrappone macchina |
||
1250mm Drum Laying Up Machine Equipaggiamento di produzione di cavi ad alta precisione
1Applicazione
La macchina di posa viene utilizzata per cablaggio del multi core, cavi di gomma, cavi di alimentazione in plastica, cavi telefonici, cavi di controllo, cavi in PVC, cavi XLPE con o senza armatura in acciaio, cavi minerari,Cavi elettrici a bassa e media bassa tensione.
2. Caratteristiche
2.1 La macchina per la posa di cavi di tipo gabbia è torciata e incastrata al 100%.
2.2 progettati per la posa di conduttori di potenza con 3-5 nuclei rotondi e nuclei di forma retta o a settore.
2.3 dotate di capstan a due ruote di trazione quando si utilizzano cavi di piccole dimensioni o di caterpillar di trazione per cavi di potenza più grandi.
2.4 La macchina è dotata di un sistema di controllo HMI+PLC per preimpostare l'altezza di posa e per la sincronizzazione della velocità con la presa.
2.5 I supporti di rilievo rotanti a motore indipendenti ruotano in sincronia con il rilevamento rotante e possono ruotare anche in modo indipendente.Il supporto per la presa in rotazione è supportato da sotto rulli con maggiore rigidità strutturale, affidabilità e stabilità della rotazione.
3. Parametri tecnici
| Modello (macchina di posa) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| Diametro del filo singolo | φ5-10 mm | φ5-12 mm | φ8-20 mm | φ8-25 mm | φ10-35 mm | |
| OD massimo del conduttore a filo | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| Stranding Pitch | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm | |
| Capstan | Diametro della ruota Capstan | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Forza massima di trazione | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Potenza del motore | 18.5 KW | 22 KW | 30 kW | 37 KW | 55 kW | |
| Dimensione della bobina | 630 mm | 800 mm | 1000 mm | 1250 mm | 1600 mm | |
| Bobbin di raccolta | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Velocità lineare massima di decollo | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |

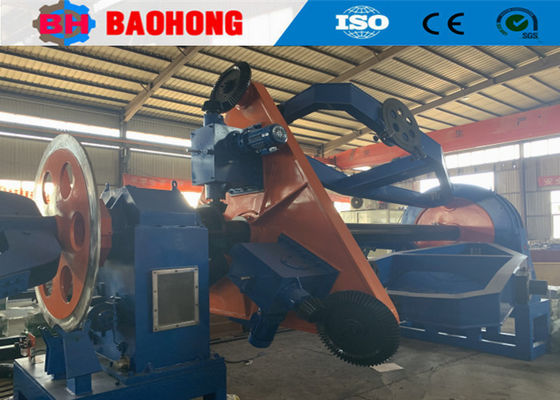

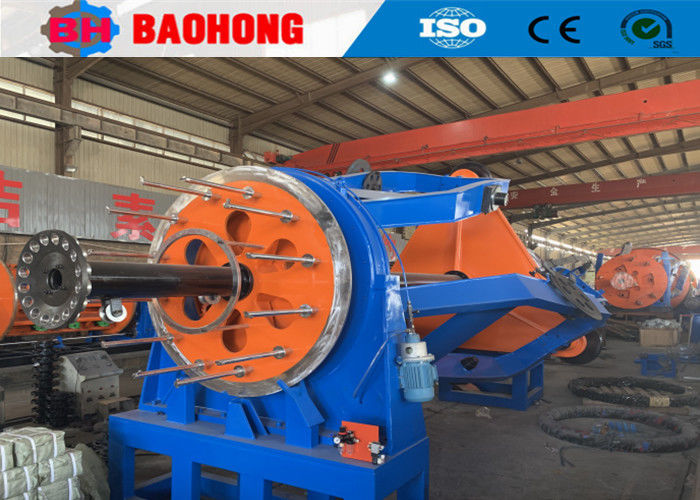

4Foto.
5Foto dell' imballaggio.
6La nostra fabbrica e l' introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e la macchina per la posa in Cina settentrionale.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
