Dettagli:
Termini di pagamento e spedizione:
|
| Product name: | Insulated Multi Cores Wire Laying Machine | Bobbins: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Usage: | Cable laying up | Maximum Haul-off Force(1000): | 15 T |
| Potenza del motore(800): | 22 chilowatt | Central Height: | 1000 mm |
| Colore dell'attrezzatura: | Opzionale | Guarantee time: | 12 Months |
| Evidenziare: | I multi centri fissano la stenditura della macchina,Conduttore isolato che sovrappone macchina,Cavo che pone macchina 22KW |
||

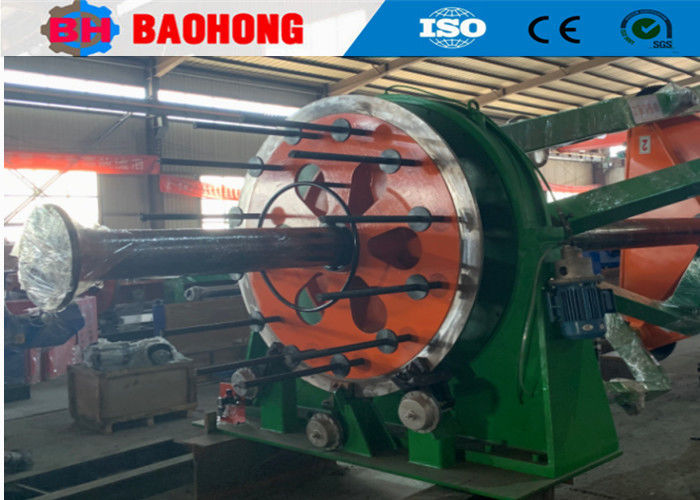

I multi centri isolati fissano la stenditura dell'altezza centrale della macchina 22KW 1000mm
1. Applicazione
La macchina sovrapponentesi è utilizzata per il cablaggio il centro multi (3-7), i cavi di gomma, i cavi elettrici di plastica, i cavi telefonici, i cavi di controllo, i cavi del PVC, i cavi di XLPE con o senza l'armatura d'acciaio, dei cavi elettrici minimi e medi estraenti dei cavi, di bassa tensione.
2. caratteristiche
2,1 la macchina di posa è progettata con Bobbin Cage 3/1+3/1+1+3/3+3.
2,2 bobina: 800 millimetri, 1000 millimetri, 1250 millimetri, 1600 norma di BACCANO 46391 di millimetro/modificato.
2,3 il centro che sovrappone la macchina, albero primario è sostenuto con i cuscinetti a rulli.
2,4 controllo del convertitore tutti i motori a corrente alternata nella linea: motore, motori principali di profitto, motori della presa, attraversanti i motori, i motori azionamento, legando i motori e presa con un nastro rotatoria. Funzione stabile, meno difetti, manutenzione facile.
2,5 il passo può essere messo, cambiato e visualizzato sui pannelli di tocco ed anche sulla stenditura (alla destra o ha andato), indica commovente e rapido può essere messo sul pannello di tocco.
2,6 pannello di tocco con la sbarra collettrice di PROFIRBUS e dello SpA, che realizzano un avanti/stop ben organizzato, operazione e sincronizzazione ciclica dei motori differenti. Il convertitore di DANFOSS controlla tutti i motori a corrente alternata. Controllo elettrico di avanzamento, funzionamento facile ed operazione affidabile
3. Parametri tecnici
| Modello (macchina di posa) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| Diametro di singolo cavo | φ5-10 millimetro | φ5-12 millimetro | φ8-20mm | φ8-25 millimetro | φ10-35 millimetro | |
| Conduttore incagliato massimo OD | φ30 millimetro | φ40 millimetro | φ63 millimetro | φ70 millimetro | φ80 millimetro | |
| Incaglio del passo | 50-800 millimetri | 95-1500 millimetri | 200-2000 millimetri | 420-3500 millimetri | 550-5176 millimetri | |
| Cabestano | Diametro di ruota del cabestano | 1000 millimetri | 1200 millimetri | 1800 millimetri | 2000 millimetri | 2500 millimetri |
| Forza massima della trazione-fuori | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Potere del motore | 18,5 CHILOWATT | 22 CHILOWATT | 30 CHILOWATT | 37 CHILOWATT | 55 CHILOWATT | |
| Bobbin Size | 630 millimetri | 800 millimetri | 1000 millimetri | 1250 millimetri | 1600 millimetri | |
| Bobina della presa | 1600 millimetri | 1800 millimetri | 2000 millimetri | 2500 millimetri | 3150 millimetri | |
| Velocità lineare della trazione-fuori massima | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Altezza centrale | 1000 millimetri | 1000 millimetri | 1000 millimetri | 1000 millimetri | 1000 millimetri | |
4. Foto
5. Foto d'imballaggio
6. La nostre fabbrica ed introduzione
Le macchine elettriche il Co., srl di Hejian Baohong sono state stabilite nel 2006. La nostra società è situata nella zona di sviluppo economico della città di Hejian, provincia di Hebei, è stata il più grande produttore professionista per la macchina di arenamento del cavo e la macchina di posa in Cina del nord.
Dal 2006, contando sulla cura e sul supporto dei nostri clienti, il macchinario di Baohong è stato dedicato a ricerca e sviluppo della macchina di arenamento del cavo e della macchina di posa ed ha apportato il grande miglioramento. Ora ci siamo trasformati nella sola una fabbrica che può sviluppare la produzione della serie rigida della macchina di arenamento di JLK per essere una catena di montaggio che elabora in Cina ed inoltre abbiamo sviluppato indipendente le linee di arenamento di salto dell'arco di JGB, il tipo linee di cablaggio di salto dell'arco di CGB ed il tipo ad alta velocità linee della culla di CLY di posa.
Ora, le macchine elettriche il Co., srl di Hejian Baohong, riguardano una superficie di 10000 metri quadri, officina di produzione 8000 metri quadri. La nostra società ha 60 impiegati, compreso 10 persone di R & S. Il valore dell'uscita annuale è attualmente oltre 10 milione dollari e si è sviluppato in uno del produttore più importante della macchina di incaglio in Cina.
