Dettagli:
Termini di pagamento e spedizione:
|
| Product name: | Aluminium Conductor Tubular Stranding Machine | Shape: | Tubular type |
|---|---|---|---|
| Use for: | Wire Stranding | Bobbins: | 500,630 etc |
| Stranding material: | Copper, Al,Steel wires | Capstan Wheel Diameter. (630): | φ1000 mm |
| Max. stranded conductor OD (630): | φ12 mm | Equipment painting: | Optional |
| Evidenziare: | Conduttore di alluminio Tubular Stranding Machine,Macchina di incaglio tubolare del diametro 12mm,Macchina di incaglio tubolare di 500 bobine |
||
Dispositivo per il rivestimento di tubi di alluminio a conduttore di 12 mm
1Applicazione
Questa macchina è utilizzata principalmente per il filo e la fabbrica di cavi per fili di rame, alluminio, acciaio filtroLavori di stratificazione per la produzione di cavi elettrici, cavi ACSR, ecc.
2. Caratteristiche principali
La macchina per la fabbricazione di cavi a filo di tipo tubolare è composta esclusivamente da una centralina di rilievo, un impianto tubulare, una macchina per il rilevamento (facoltativo), un dispositivo di trazione, un supporto di raccolta e di attraversamento,e sistema di controllo elettrico.
3. Componenti
3.1 Pagare
3.2 6B Strander di gabbia
3.3 trattore a ruote
3.4 Copertura di sicurezza
3.5 Armadio di controllo elettrico
3.6 Assunzione della traversa dell'albero terminale
3.7 Dispositivo di avvolgimento (facoltativo)
4. Parametri tecnici
| Modello (macchina per il rivestimento di fili tubolari) | JGG-400 | JGG-500 | JGG-630 | |
| Diametro del filo singolo | Acciaio | φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
| Aluminici | φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
| OD massimo del conduttore a filo | φ7 mm | φ10 mm | φ12 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 37-281 mm | 44-338 mm | 82-620 mm |
| 12 Gabbia per i bobbini | 37-281 mm | 44-338 mm | 82-620 mm | |
| 18 Gabbia per la pesca dei bobbini | 44-334 mm | 44-338 mm | 82-620 mm | |
| Velocità di rotazione | 6 Gabbia per i bobbini | 600 giri/min | 600 giri/min | 400 giri/min |
| 12 Gabbia per i bobbini | 600 giri/min | 500 giri/min | 300 giri/min | |
| 18 Gabbia per la pesca dei bobbini | 450 giri/min | 400 giri/min | 230 giri/min | |
| Capstan | Diametro della ruota Capstan | φ600 mm | φ800 mm | φ1000 mm |
| Forza massima di trazione | 3T | 5T | 5T | |
| Potenza del motore | 22 KW | 30 kW | 37 KW | |
| Dimensione della bobina | 400 mm | 500 mm | 630 mm | |
| Bobbin del centro di pagamento | 400 mm | 500 mm | 630 mm | |
| Bobbin di raccolta | 1250 mm | 1600 mm | 2000 mm | |

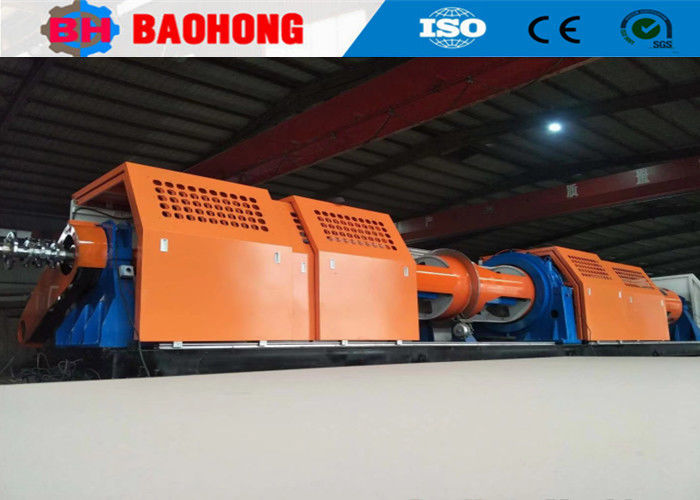

5Foto.
6Foto dell' imballaggio.
7La nostra fabbrica e l' introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
