Dettagli:
Termini di pagamento e spedizione:
|
| Nome dell'attrezzatura: | Arenamento tubolare del cavo metallico d'acciaio | Applicazione: | Stringamento del filo |
|---|---|---|---|
| Cavo di Strandred: | Cavo del Cu, cavo di Al ed il centro del cavo isolato | Specifiche della bobina: | 400 millimetri, 500 millimetri, 630 millimetri |
| Metodo di frenaggio: | Freno pneumatico | Marchio del cuscinetto: | SKF; NSK |
| Colore dell'attrezzatura: | Richiesta del cliente | Periodo di garanzia: | 12 mesi |
| Evidenziare: | Macchina di incaglio tubolare del cavo metallico,Macchina di incaglio tubolare del filo di acciaio,Macchina di incaglio tubolare del freno pneumatico |
||
Macchina di torsione tubolare per funi di acciaio / Fabbricazione cavi con freno pneumatico
1. Applicazione
La macchina di torsione tubolare viene utilizzata per filo di rame, filo di alluminio e anima di cavo isolato, con ritorno di torsione, per conduttori tondi e compatti in rame / alluminio a 1+6 bobine, 1+12 bobine e torsione di filo di acciaio.
La velocità di produzione è estremamente elevata. Ad esempio, la macchina di torsione tubolare JGG/1+6, fili nudi da 45 mm², passo 105 mm, la velocità è di 2500 m/h. Quindi, in 12 ore, la macchina di torsione a salto può produrre 30000 m di fili. Se riduciamo il tempo di carico e scarico e il tempo di arresto dell'host, ad esempio 3 ore, è possibile produrre 20000 metri di conduttore. La capacità di produzione è molto elevata.
2. Caratteristica
2.1 Personalizziamo questo tipo di macchina di torsione tubolare in base alle esigenze dei clienti.
2.2 La macchina di torsione è progettata con 1+6 bobine, 1+12 bobine, 1+18 bobine, gabbia o in base alle esigenze dei clienti.
2.3 Macchina di torsione tubolare, gabbie supportate su buoni cuscinetti su entrambe le estremità. Il grande cuscinetto principale è un cuscinetto a lubrificazione forzata a olio.
2.4 La gabbia tubolare è ricotta, il che ridurrà le sollecitazioni interne e aumenterà la durata.
3. Parametri tecnici
|
Modello (Macchina di torsione tubolare) |
JGG-400 | JGG-500 | JGG-630 | |
| Diametro del singolo filo |
Rame |
φ1.2-2.6 mm | φ1.4-4 mm | φ2-7 mm |
|
Alluminio |
φ1.8-2.6 mm | φ1.8-4 mm | φ2-7 mm | |
|
OD massimo del conduttore trefolato |
φ7 mm | φ10 mm | φ12 mm | |
| Passo di torsione | Gabbia di torsione a 6 bobine | 37-281 mm | 44-338 mm | 82-620 mm |
| Gabbia di torsione a 12 bobine | 37-281 mm | 44-338 mm | 82-620 mm | |
| Gabbia di torsione a 18 bobine | 44-334 mm | 44-338 mm | 82-620 mm | |
| Velocità di rotazione | Gabbia di torsione a 6 bobine | 600 giri/min | 600 giri/min | 400 giri/min |
| Gabbia di torsione a 12 bobine | 600 giri/min | 500 giri/min | 300 giri/min | |
| Gabbia di torsione a 18 bobine | 450 giri/min | 400 giri/min | 230 giri/min | |
| Cabestano | Diametro della ruota del cabestano | φ600 mm | φ800 mm | φ1000 mm |
|
Forza massima di trazione |
3T | 5T | 5T | |
|
Potenza motore |
22 KW | 30 KW | 37 KW | |
|
Dimensione bobina |
400 mm | 500 mm | 630 mm | |
|
Bobina di svolgimento centrale |
400 mm | 500 mm | 630 mm | |
|
Bobina di avvolgimento |
1250 mm | 1600 mm | 2000 mm | |

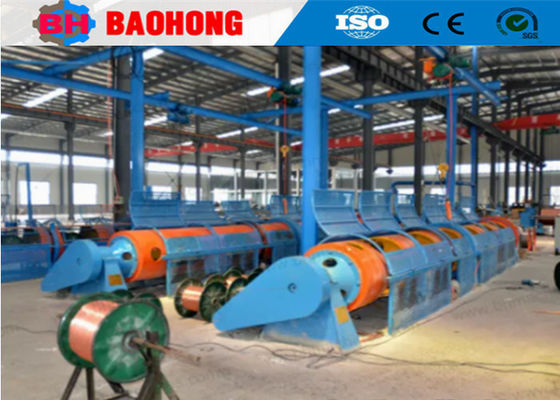

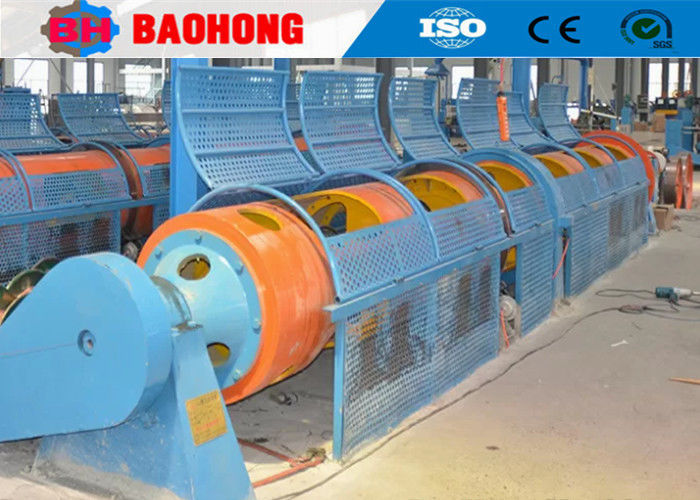

4. Foto
5. Foto dell'imballaggio
6. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della città di Hejian, nella provincia di Hebei, ed è stata il più grande produttore professionale di macchine di torsione e macchine di posa nel nord della Cina.
Dal 2006, facendo affidamento sulla cura e il supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine di torsione e macchine di posa e ha fatto grandi progressi. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di macchine di torsione rigide JLK per essere un processo di linea di assemblaggio in Cina, e abbiamo anche sviluppato in modo indipendente le linee di torsione a salto JGB Bow, le linee di cablaggio a salto di tipo CGB Bow e le linee di posa di tipo culla ad alta velocità CLY.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, officina di produzione di 8000 metri quadrati. La nostra azienda ha 60 dipendenti, di cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annua è di oltre 10 milioni di dollari al momento e si è sviluppata in uno dei più importanti produttori di macchine di torsione in Cina.
