Dettagli:
Termini di pagamento e spedizione:
|
| Name: | Cable Armouring Machine | Type: | Planetary & Sun |
|---|---|---|---|
| Usage: | Cable Making Industry | Drums: | 400 |
| Materials: | Steel/Cu/Al | Motor brand: | SIEMENS |
| Touch screen brand: | SIEMENS | Product painting: | Optional |
| Guarantee time: | 1 year | ||
| Evidenziare: | macchina dell'armatura del filo di acciaio,macchina d'acciaio dell'armatura del nastro |
||
Macchina ad alta velocità per l' armatura dei cavi, macchina di posa del nastro automatico in acciaio.
1Applicazione
Esistono due tipi di macchine per l'armatura del filo, una struttura di tipo planetario e solare e l'altra macchina per l'armatura rigida.Ma la macchina di armatura a filo di tipo planetario e solare con unità di blocco culla e unità di torsione posteriore, che soddisferà l'armatura del filo d'acciaio con torsione posteriore e anche l'armatura delle strisce d'acciaio.
2. Componenti principali
|
Sosta di rilievo senza albero di 1600 mm
|
1 set |
|
24 B gabbia di blocco
|
1 set |
|
24 B gabbia di blocco
|
1 set |
|
Post ex unità
|
2 serie |
|
Contatore di contatori
|
1 set |
|
1600 ruote a doppio tiro (cassetta a 27 gradi)
|
1 set |
|
Unità di traversatura ad induzione elettrica da 1600 mm
|
1 set |
|
Sosta di raccolta senza albero di 1600 mm
|
1 set |
|
Motore a corrente alternata da 37 kW
|
1 set |
|
Casella di cambio di classe 27
|
1 set |
|
Fabbricazione
|
1 set |
|
Apparecchi per la trasformazione di frequenze
|
1 set |
3. Parametri tecnici
Modello (macchina per l'armatura del filo di acciaio) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del filo di acciaio | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| OD massima a bordo | 40 mm | 55 mm | 60 mm | 70 mm | |
| Stranding Pitch | 24 Gabbia per i bobbini |
38-752 | 51-942 | 63- 1144 | 500-4120 |
36 Gabbia per i bobbini |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
42 Gabbia per le scrofe |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| 48 gabbia per i bobbin | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| Velocità di rotazione | 24 Gabbia per i bobbini | 98 giri/min | 90 giri/min | 68,3 giri/min | 55 giri/min |
| 36 Gabbia per i bobbini | 88 giri/min | 80 giri/min | 58,3 giri/min | 45 giri/min | |
| 42 Gabbia per le scrofe | 78 giri/min | 70 giri/min | 48,3 giri/min | 35 giri/min | |
| 48 gabbia per i bobbin | 68 giri/min | 60 giri/min | 38,3 giri/min | 28 giri/min | |
Capstan |
Diametro della ruota Capstan | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Forza massima di trazione | 10T | 15T | 15T | 20T | |
Potenza del motore |
45 kW | 55 kW | 55 kW | 75 kW | |
Dimensione della bobina |
315 mm | 400 mm | 500 mm | 630 mm | |
Bobbin del centro di pagamento |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Prendi Bobbin. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Velocità lineare massima di decollo |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Altezza centrale |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |

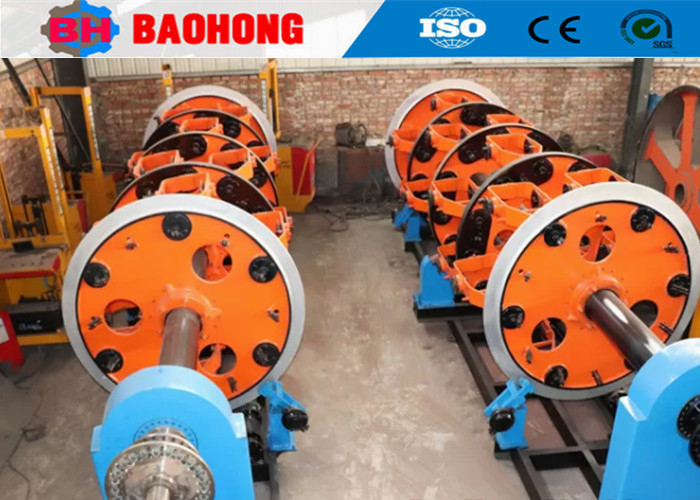

4Foto.
5Foto dell' imballaggio.
6.La nostra fabbrica e l'introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
