| Nome: | L'armatura del filo di acciaio lavora il tipo a macchina della culla | Forma: | Planeta e Sole |
|---|---|---|---|
| Materiale: | acciaio | Altri animali: | 400 mm, 500 mm, 630 mm, ecc. |
| Specificazione del diametro di cavo: | 1.5-2.5 mm | Potere (630): | 75 kW |
| Diametro di ruota del cabestano (500/400): | 2000 mm | Periodo di equipaggiamento: | Personalizzabile |
| Evidenziare: | macchina d'acciaio dell'armatura del nastro,nastro automatizzato che pone macchina |
||

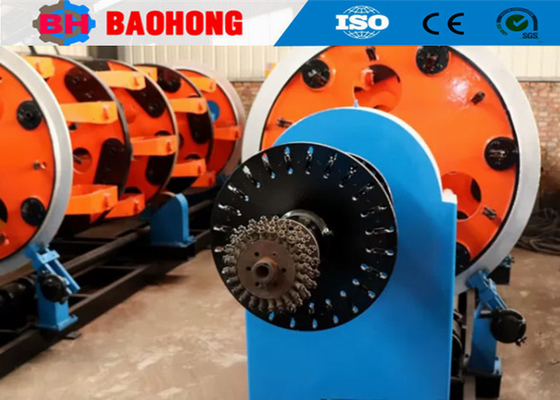

Macchine per l'armatura del filo d'acciaio tipo culla Alta velocità di rotazione
1Applicazione
Questa macchina ad alta velocità è utilizzata principalmente per la fiancata di filo di rame, filo di alluminio, filo d'acciaio, ACSR e corda di filo.può essere utilizzato per i nuclei di isolamento e alcuni cavi di controllo stranding processoE una armatura di filo d'acciaio.
2. Tecnologia di lavorazione
La grande macchina da piegatura viene utilizzata per piegare la piastra d'acciaio alla struttura del telaio.Inoltre tutte le strutture sono saldate al centro tubo di parete spessaL'intera struttura è forte e bella.
Dopo il processo di saldatura, l'intera struttura viene ricottata nel forno di ricottura, che rimuove le sollecitazioni interne.
Poi l'intera struttura verrà lavorata sul grande tornio orizzontale, che è abbastanza grande da lavorare ogni parte in un solo passo, senza cambiare un'estremità dall'altra.Questo processo manterrà la concentricità di tutta la struttura, prolungare la vita utile dei cuscinetti alle due estremità.
La macchina per la perforazione profonda e per la trivellazione può girare i fori installati per i dispositivi di fissaggio.che mantiene entrambi i fori nella stessa concentricitàLa concentricità ridurrà la velocità di rottura del filo e prolungherà il cuscinetto del dispositivo di fissaggio.
Questo tornio verticale a doppia colonna viene utilizzato per girare il grande disco per la macchina di posa di tipo culla e il capstan della macchina di stranding.Questa macchina può girare e lucidare le scanalature per proteggere il cavo e mantenere la stessa forza hual-off.
Grandi macchine da fresatura di tipo piastra, utilizzate per fresare il telaio principale della gabbia principale e il telaio di raccolta e ripartizione.La grande macchina di fresatura di tipo piastra può garantire che ciascuna superficie piatta sia lavorata in una sola volta per mantenere la distribuzione omogenea in altezza della superficie lavorata dalla macchina di fresaturaTutto questo permetterà a tutta la macchina di funzionare senza intoppi.
La macchina di bilanciamento dinamico è l'attrezzatura di produzione chiave per la produzione di apparecchiature per fili e cavi veloci, in particolare la gabbia rigida e la gabbia tubolare.Il processo di lavorazione della gabbia di stranding porterà a una forza eccentrica diversaDopo la correzione, la gabbia di blocco soddisferà facilmente il requisito di rotazione ad alta velocità e aumenterà la durata di vita.
Il forno di ricottura elettrico è indispensabile per la produzione di macchine per la fabbricazione di fili e cavi, in particolare per le macchine per la fabbricazione di fili a telaio rigido e per le macchine per la fabbricazione di fili a tubo.La tensione interna della gabbia principale è grande quando viene saldata insiemeLa tensione interna viene liberata fortemente dal trattamento termico. Questo processo produttivo garantirà che la gabbia senza deformazioni e fratture per migliorare la qualità interna.
3. Parametri tecnici
Modello (macchina per l'armatura del filo di acciaio) |
JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del filo di acciaio | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | 1-2,5 mm | |
| OD massima a bordo | 40 mm | 55 mm | 60 mm | 70 mm | |
| Stranding Pitch | 24 Gabbia per i bobbini |
38-752 | 51-942 | 63- 1144 | 500-4120 |
36 Gabbia per i bobbini |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
42 Gabbia per le scrofe |
38-752 | 51-942 | 63- 1144 | 500-4120 | |
| 48 gabbia per i bobbin | 38-752 | 51-942 | 63- 1144 | 500-4120 | |
| Velocità di rotazione | 24 Gabbia per i bobbini | 98 giri/min | 90 giri/min | 68,3 giri/min | 55 giri/min |
| 36 Gabbia per i bobbini | 88 giri/min | 80 giri/min | 58,3 giri/min | 45 giri/min | |
| 42 Gabbia per le scrofe | 78 giri/min | 70 giri/min | 48,3 giri/min | 35 giri/min | |
| 48 gabbia per i bobbin | 68 giri/min | 60 giri/min | 38,3 giri/min | 28 giri/min | |
Capstan |
Diametro della ruota Capstan | 1600 mm | 2000 mm | 2000 mm | 2500 mm |
| Forza massima di trazione | 10T | 15T | 15T | 20T | |
Potenza del motore |
45 kW | 55 kW | 55 kW | 75 kW | |
Dimensione della bobina |
315 mm | 400 mm | 500 mm | 630 mm | |
Bobbin del centro di pagamento |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Prendi Bobbin. |
1250 mm | 2000 mm | 2000 mm | 3150 mm | |
Velocità lineare massima di decollo |
25 m/min | 30 m/min | 34,7 m/min | 45 m/min | |
Altezza centrale |
1000 mm | 1000 mm | 1000 mm | 1100 mm | |
4Foto.
5Foto dell' imballaggio.
6.La nostra fabbrica e l'introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
