Macchina cordatrice rigida 500/1+6+12 per la produzione di fili e cavi

500/1+6+12 Macchina per la produzione di fili e cavi

1. Applicazione

Questa macchina è utilizzata principalmente per la stratificazione senza torsione di fili di alluminio con nucleo di acciaio (ACSR) di grande sezione trasversale e lunghezza e conduttori di lega di alluminio.Può anche essere applicato alla stratificazione e al compattamento senza torsione di conduttori di rame con, a forma speciale e a forma di settore

2.Componenti principali

2.1.Φ500Rimborsoin piedi

2.2.#tipo di supporto di guida del filo

2.3.6B, 12Bstrander

2.4.Fabbricazione a partire da fili& dispositivo di compattazione

2.5.MEtereContatore (meccanico, elettronico)

2.6.Φ1600 forte doppiocapstan

2.7.Φ 1800 colonnatipo di assunzionecon attraversamento

2.8.elettrico sistema di controllo

2.9.Mannuo push-pullssistema di protezione della sicurezza

3.Principale caratteristiche

3.1.L'intera macchina è azionata dal motore indipendente, e ogni sezione della gabbia e del capstan sono azionati da un separatopservomotore sincrono a magnete permanente.La gabbia è guidata a ruotare attraverso una scatola di cambio dedicata,che semplifica la struttura rispetto al tradizionale filo di terra connessione guidato rigido tipo strander e rende la manutenzione dell'attrezzatura più conveniente.

3.2.Il controllo dell'intera macchina adottaIo...Il nuovo sistema di controllo automatico (PLC) della serie Novence, e vari parametri del processo di produzione sono impostati attraverso lo schermo touch.e il driver del motore è un dispositivo convertitore di frequenzaPer garantire l'accuratezza della trasmissione, il motore di trasmissione adotta un feedback di codificatore di griglia e l'intera macchina adotta un metodo di comunicazione bus per garantire l'accuratezza della trasmissione del segnale.In produzione effettiva, gli utenti impostano i parametri del processo, come l'inclinazione di ciascuna sezione della gabbia e la velocità della linea di produzione, sul touch screen in base alle specifiche dei cavi richiesti.Quando si avvia, la velocità di ciascuna parte di trasmissione è calcolata automaticamente dal PLC per garantire la sincronizzazione dell'intera macchina e la precisione del passo del filo torto,e per ottenere una regolazione della velocità senza gradini dell'intera macchinaIl sistema di controllo elettronico ha una tecnologia avanzata, un funzionamento conveniente e affidabile.

3.3.Il principio dell'impulso viene utilizzato per rilevare la rottura del filo, che può determinare con precisione il segnale di rottura del filo di qualsiasi bobina in ogni sezione della gabbia, garantendo la precisione del rilevamento.Attraverso il display sul touch screen, l'operatore può risolvere rapidamente il problema e avviare il successivo avvio.

3.4.La macchina utilizzaIo...controller programmabile e bus di campo per un comando unificato e coordinare lo stato di funzionamento di tutte le parti della macchina,e utilizza un convertitore di frequenza per controllare l'avvio e il funzionamento del motore CAIl sistema di controllo elettronico è tecnologicamente avanzato, facile da usare e affidabile in funzione.

4- Principali parametri tecnici

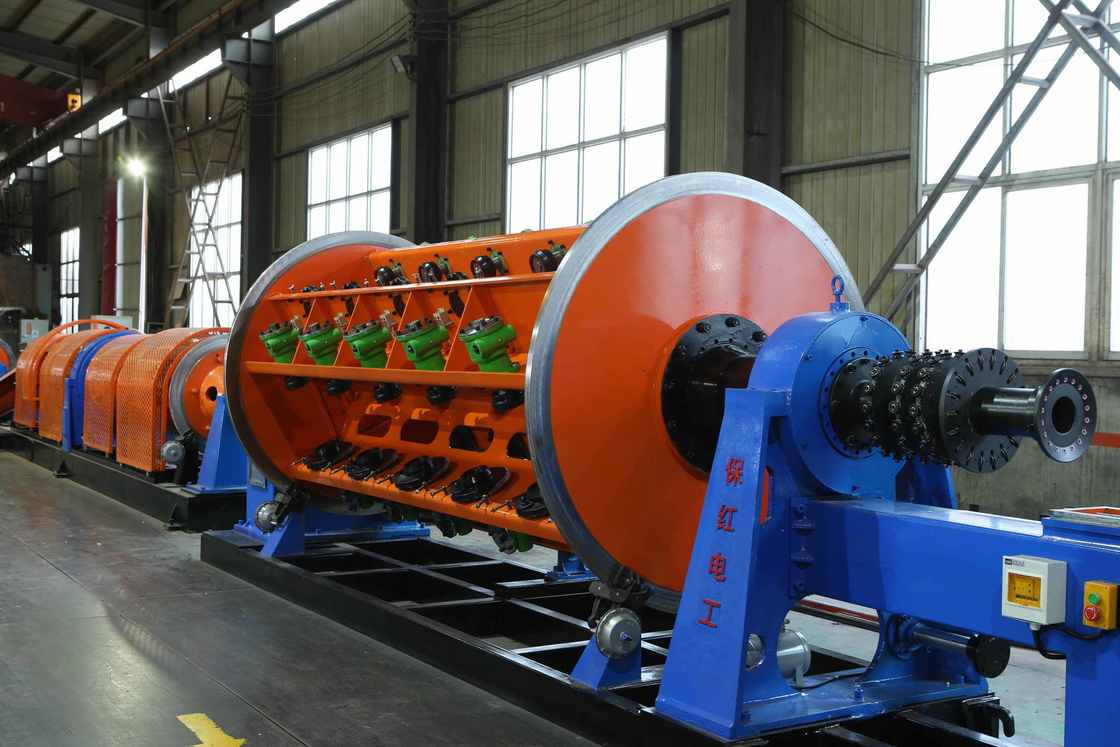

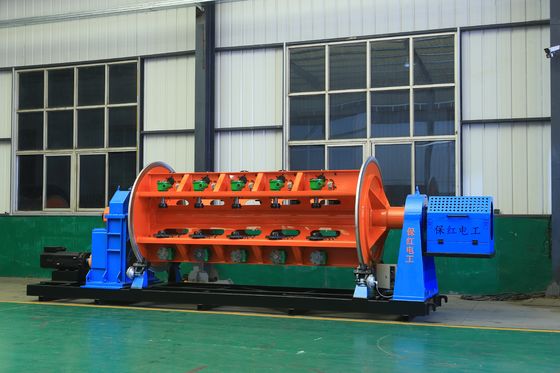

5.Fotografie

6.Foto dell'imballaggio

7.La nostra fabbrica e l'introduzione

Hebei Baohong Electrical Machinery Co., Ltd. è stata fondata il 1° agosto 2006.Tianjin e Shijiazhuang, la compagnia gode di un comodo trasporto e un' abbondanza di ferro e acciaio L'azienda ha iniziato con la produzione di prodotti della serie delle macchine per la stratificazione e ha subito 18 anni di sviluppo.

Con il pieno appoggio dei talenti e della forza tecnica, l'azienda ricerca e sviluppa continuamente nuove tecnologie e processi, raggiungendo risultati costanti la crescita e la graduale evoluzione in un'entità economica completa con una tecnologia di produzione avanzata, una forte capacità produttiva e Le reti di vendita coprono l'intero paese e l'estero.

La società copre una superficie di fabbrica di 30.000 metri quadrati, con più di 100 dipendenti, tra cui 12 ingegneri meccanici ed elettrici, e le sue attrezzature di lavorazione totalizzano più di 60 milioni di yuan.Attualmente, grazie all'introduzione di attrezzature di trasformazione su larga scala e alla ricerca, sviluppo e miglioramento dei processi, la società è diventata l'unico produttore in Cina che produce gabbia JLK unità di serie di macchine per la stratificazione su una catena di montaggio.
