Dettagli:
Termini di pagamento e spedizione:
|
| Nome: | Macchina di arenamento di salto del cavo | Utilizzatori: | Stringamento del filo |
|---|---|---|---|
| Materiale: | Steel/Cu/Al | Dimensioni del tamburo: | 500 / 630 |
| Velocità di rotazione: | 1000 giri al minuto | Altezza centrale (millimetri): | 1000 mm |
| Tempo di garanzia: | 1 anno | Colore: | Opzionale |
| Evidenziare: | Macchina di arenamento di salto del cavo,Macchina di incaglio rigida dell'estrusione automatica,Macchina di incaglio rigida 1000RPM |
||
Cable Skip Stranding Machine Automatic Extrusion Rigid Stranding Machine (Motore di stratificazione rigida per estrussione automatica)
La macchina è utilizzata per attaccare il nucleo isolato del cavo di controllo e l'armatura del filo d'acciaio per il cavo.
a. Assemblaggio di cavi di controllo con torsione posteriore
b.Assemblaggio di cavi di segnale con torsione posteriore
c.Assemblaggio di cavi isolati quali cavi robot con torsione posteriore
2. Dati tecnici
| Modello (Skip Stranding Machine) | JGB-630 ((500) | JGB-700 | JGB-800 | |
| Diametro del filo singolo | Acciaio | φ1,8-5 mm | φ2-5 mm | φ2,5-5 mm |
| Aluminici | φ2,0-5 mm | φ2,5-5 mm | φ3,0-5 mm | |
| Fabbricazione a partire da fili di acciaio galvanizzato | φ1,0-4,0 mm | φ1,2-4,0 mm | φ1,5-4,0 mm | |
| OD massimo del conduttore a filo | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 31.1-235.0 mm | 31.1-235.0 mm | 31.1-235.0 mm |
| Max. Velocità di rotazione | 6 Gabbia per i bobbini | 1000 giri/min | 800 giri/min | 700 giri/min |
| Capstan | Diametro della ruota Capstan | 1200 mm | 1400 mm | 1400 mm |
| Forza massima di trazione | 10 T | 10 T | 12 T | |
| Potenza del motore | 37 KW | 45 kW | 55 kW | |
| Dimensione della bobina | 630*475*127 | 710*530*127 | 800*600*127 | |
| Bobbin del centro di pagamento | 630*475*127 | 710*530*127 | 800*600*127 | |
| Bobbin di raccolta | 1250*950*80 | 1600*1180*80 | 1600*1180*80 | |
| Velocità lineare massima di decollo | 235 m/min | 200 m/min | 170 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm | |
3Componenti meccanici ed elettrici
3.1I cuscinetti sono di marca Ha Erbin, Wa Fangdian e Luoyang.
3.2 I motori provengono da famosi prodotti cinesi.
3Il driver da.3 AC è di marca Danfoss.
3Il driver DC da.4 e' di marca della serie 590 di SSD Parker.
3.5 PLC è di Siemens.
3.6 touch screen è di Siemens.
3.7 I principali componenti elettrici a bassa tensione sono di alta qualità e di nota marca cinese.

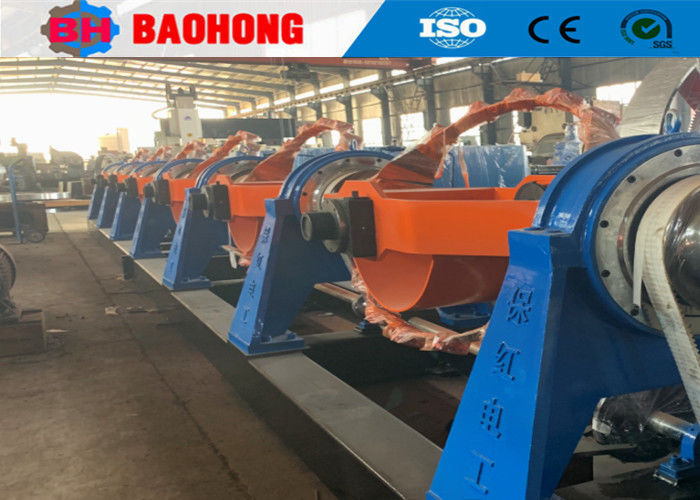

4Foto.
5Foto dell' imballaggio.
6La nostra fabbrica e l' introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
