Cordatrice rigida ad alta efficienza con caricamento a pavimento per fili e cavi

Macchina rigida di incordatura a pavimento ad alta efficienza per cavi e fili

1.Applicazione

Questa  macchina  è principalmente utilizzata  per motore produzione  di grandi sezioni  e  lunghezze  grandi  di  anima  in acciaio  lega di a trefoli elettrici del rame, alluminio del lega di alluminio conduttori senza torsione inversa a trefoli; essa può anche essere utilizzata per motore torsione senza torsione inversa del la compattazione di tondi, speciali-formati del a settore anime conduttrici.

2.Componenti principali

2.1. Φ630 Svolgitore-off stand

2.2. #tipo di guida filo stand

2.3.  6B, 12B , 18B,24B trefolatrice

2.4. Filiera di assemblaggio filo e dispositivo di compattazione

2.5. Misuratore (Meccanico, Elettronico)

2.6. Φ 2000 cabestano doppio forte

2.7. Φ2500 Supporto di prelievo e svolgimento di tipo a portale

2.8. Sistema di controllo elettrico

2.9. Sistema di protezione di sicurezza

      2.10. Dispositivo di carico bobina laterale inferiore

3. Principali caratteristiche

3.1.  La intera macchina è azionate da motore indipendente, e del sezione della gabbia gabbia del cabestano sono azionate da un separato magnete permanente sincrono servo motore. Il gabbia è dazionata per ruotare attraverso un cambio dedicato, che semplifica la struttura rispetto al tipo rigido tradizionale azionato da albero a terra e rende la manutenzione delle apparecchiature più conveniente.

3.2. Il controllo dell'intera macchina adotta Siemens  S7-Smart200 PLC di serie e vari parametri del processo di produzione vengono impostati tramite il touch screen. Ogni sezione della gabbia e del cabestano è azionata da un  Jiangsu  Zhima  servo  motore,  e  il  driver  del  motore  è  un  dispositivo  convertitore  di  frequenza.  Per  garantire la precisione della trasmissione,  il  motore  di  trasmissione  adotta  un  encoder  a  griglia  di  feedback,  e  l'intera macchina  adotta  un  metodo  di  comunicazione  bus  per  garantire  la  precisione  della  trasmissione  del  segnale.  In  realtà produzione, gli utenti impostano i parametri di processo come il passo di ogni sezione della gabbia e la velocità della linea di produzione sul touch screen in base alle specifiche del cavo richieste. All'avvio,  la   velocità   di  ogni  parte  di  trasmissione  viene   calcolata  automaticamente  dal  PLC   per   garantire  la sincronizzazione  dell'intera macchina  e l'accuratezza del passo del filo ritorto,  e per ottenere la regolazione continua  della  velocità  dell'intera  macchina.  Il  sistema  di  controllo  elettronico  ha  una tecnologia avanzata, un funzionamento conveniente e un funzionamento affidabile.

3.3. Il principio dell'impulso viene utilizzato per rilevare la rottura del filo, che può determinare con precisione il segnale di rottura del filo di qualsiasi bobina in ogni sezione della gabbia, garantendo la precisione del rilevamento. Attraverso il display sul touch screen, l'operatore può risolvere rapidamente il problema e avviare il successivo avvio.

3.4. La macchina utilizza Siemens  S7-200  controller programmabile e bus di campo per comandare e coordinare lo stato di funzionamento di tutte le parti della macchina e utilizza un convertitore di frequenza per controllare l'avvio e il funzionamento del motore CA.  Il touch screen novance viene utilizzato per impostare e visualizzare vari parametri di processo. Il sistema di controllo elettronico è tecnologicamente avanzato, facile da usare e affidabile nel funzionamento.

      3.5. Il controllo meccanico ed elettrico di questa struttura adotta il processo di carico e scarico automatico della bobina attualmente più avanzato in Cina, che migliora significativamente                       l'efficienza del lavoro di carico e scarico della bobina!

4.Principali parametri tecnici

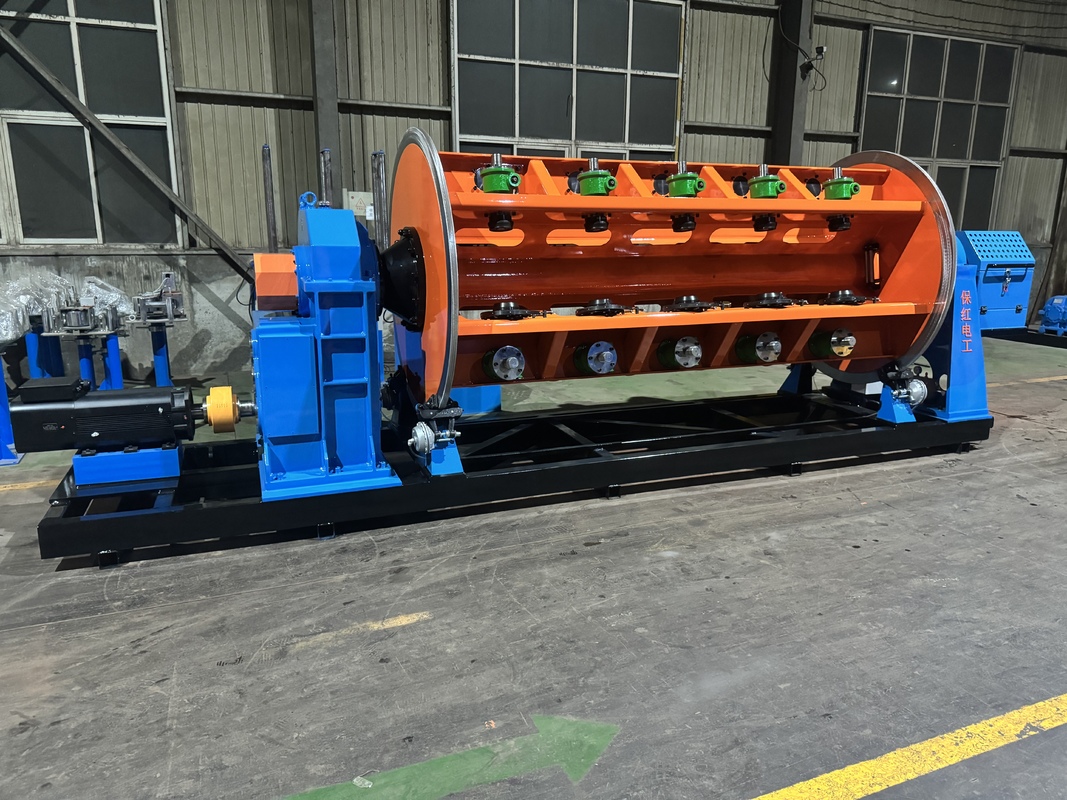

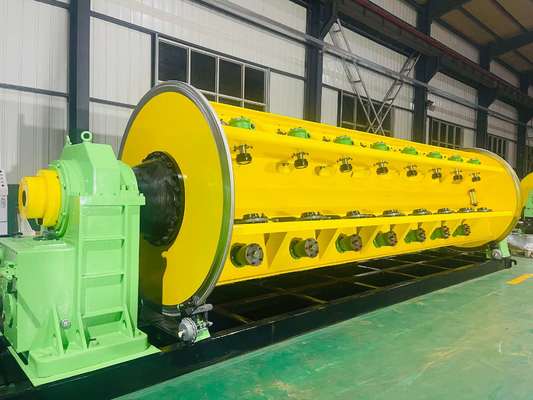

5.Photos

6.Foto dell'imballaggio

7.La nostra fabbrica e introduzione

Hebei Baohong Electrical Machinery Co., Ltd. è stata fondata il 1° agosto 2006. Situata nella zona industriale della città di Shawa, nella città di Hebei, che si trova al centro triangolare di Pechino, Tianjin e Shijiazhuang, l'azienda gode di un comodo trasporto e di abbondanti risorse di ferro e acciaio risorse. A partire dalla produzione di prodotti della serie di macchine di incordatura, ha subito 18 anni di sviluppo.

Facendo pieno affidamento sui vantaggi del talento e sulla forza tecnica, l'azienda ricerca e sviluppa continuamente nuove tecnologie e processi, ottenendo una crescita costante e trasformandosi gradualmente in un'entità economica completa con tecnologia di produzione avanzata, forte capacità produttiva e reti di vendita che coprono l'intero paese e l'estero.

L'azienda copre un'area di fabbrica di 30.000 metri quadrati, con più di 100 dipendenti, tra cui 12 ingegneri meccanici ed elettrici, e le sue attrezzature di lavorazione ammontano a più di 60 milioni di yuan. Attualmente, attraverso l'introduzione di attrezzature di lavorazione su larga scala e la ricerca, sviluppo e miglioramento dei processi, l'azienda è diventata l'unico produttore in Cina che produce unità della serie di macchine di incordatura a gabbia JLK su una linea di assemblaggio.
