Trefolatura di cavi in ​​rame e alluminio semplificata: soluzione professionale per macchine rigide

Stranding di cavi di rame in alluminio reso facile: soluzione professionale per macchine rigide

1.Applicazione

Questo...  la macchina è principalmente utilizzato per Il produzione di grandedi alluminio a sezione e di acciaio a grande lunghezza a ghiaccio filtro - e rame, alberoinum - e di alluminio leghe conduttori senza torsione retrograda il blocco; - Sì. può Anche essere utilizzato per Il non torsione posteriore torsione - e Compattazione di forma rotonda, speciale-shaPediatria - e in forma di settore nuclei di conduttori.

2.Componenti principali

2.1. Φ630Pagare-Smettila. in piedi

2.2.#tipo di supporto di guida del filo

2.3.6B, 12B, 18B strander

2.4.Dispositivo di stampaggio e di compattazione del filo

2.5.Contatore (meccanico, elettronico)

2.6.Φ 2000 forte doppio capstano

2.7.Φ Sosta di pagamento a 2500 colonne

2.8.Sistema di controllo elettrico

2.9.Sistema di protezione della sicurezza

2.10.Dispositivo di caricamento della bobina laterale inferiore

3.Caratteristiche principali

3.1.L'intera macchina adotta una trasmissione separata per l'albero di terra e il corpo di incastro è guidato a ruotare da un cambio dedicato.ha una struttura semplificata, rendendo la manutenzione delle attrezzature più conveniente

3.2.Il controllo di tutta la macchina adotta il PLC della serie Siemens S7-Smart200 e vari parametri del processo di produzione sono impostati attraverso lo schermo touch.Ogni sezione della gabbia e capstan sono guidati da un servomotore Jiangsu ZhimaPer garantire la precisione della trasmissione, il motore di trasmissione adotta un feedback di codificatore a griglia,e l'intera macchina adotta un metodo di comunicazione bus per garantire la precisione della trasmissione del segnale- Nella produzione effettiva,gli utenti impostano i parametri del processo come la discesa di ogni sezione della gabbia e la velocità della linea di produzione sul touch screen in base alle specifiche del cavo richiesteQuando si avvia,la velocità di ciascuna parte di trasmissione è calcolata automaticamente dal PLC per garantire la sincronizzazione di tutta la macchina e la precisione del passo del filo tortoIl sistema di controllo elettronico ha una tecnologia avanzata, un funzionamento conveniente e affidabile.

3.3.Il principio dell'impulso viene utilizzato per rilevare la rottura del filo, che può determinare con precisione il segnale di rottura del filo di qualsiasi bobina in ogni sezione della gabbia, garantendo la precisione del rilevamento.Attraverso il display sul touch screen, l'operatore può risolvere rapidamente il problema e avviare il successivo avvio.

3.4.La macchina utilizza un controller programmabile Siemens S7-200 e un bus di campo per un comando unificato e coordinare lo stato di funzionamento di tutte le parti della macchina,e utilizza un convertitore di frequenza per controllare l'avvio e il funzionamento del motore CA. Siemens touch screen viene utilizzato per impostare e visualizzare vari processi Il sistema di controllo elettronico è tecnologicamente avanzato, facile da usare e affidabile.

4- Principali parametri tecnici

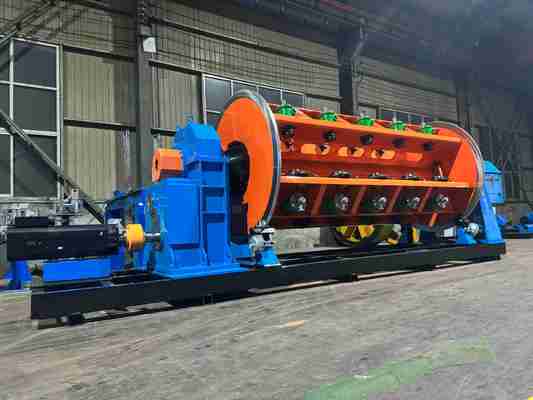

5.Fotografie

6.Foto dell'imballaggio

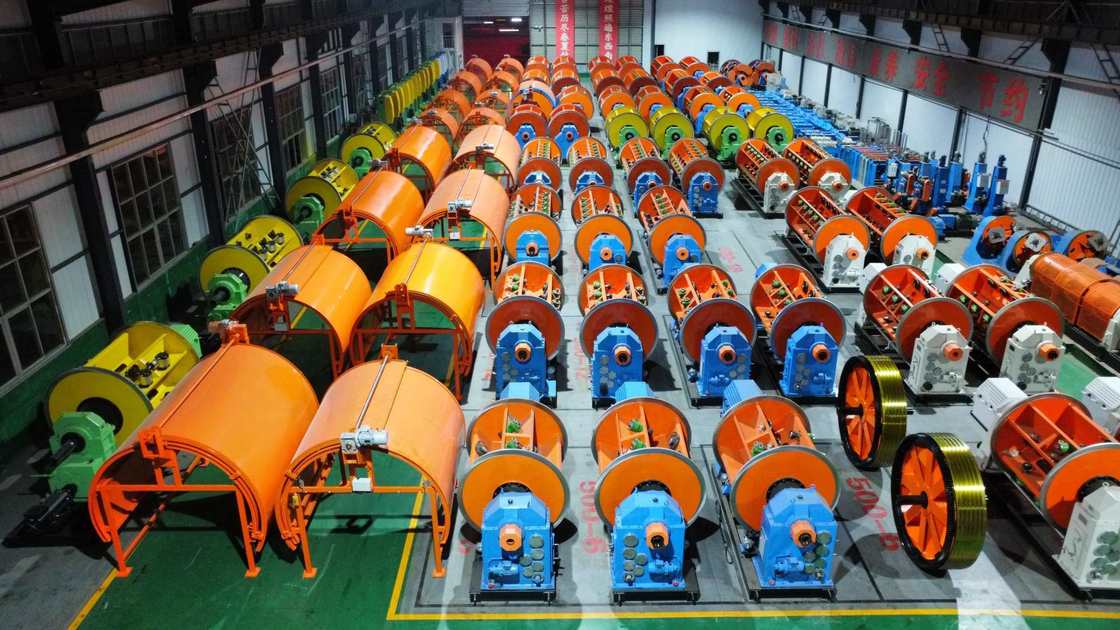

7.La nostra fabbrica e l'introduzione

Hebei Baohong Electrical Machinery Co., Ltd. è stata fondata il 1° agosto 2006.Tianjin e Shijiazhuang, la compagnia gode di un comodo trasporto e un' abbondanza di ferro e acciaio L'azienda ha iniziato con la produzione di prodotti della serie delle macchine per la stratificazione e ha subito 18 anni di sviluppo.

Con il pieno appoggio dei talenti e della forza tecnica, l'azienda ricerca e sviluppa continuamente nuove tecnologie e processi, raggiungendo risultati costanti la crescita e la graduale evoluzione in un'entità economica completa con una tecnologia di produzione avanzata, una forte capacità produttiva e Le reti di vendita coprono l'intero paese e l'estero.

La società copre una superficie di fabbrica di 30.000 metri quadrati, con più di 100 dipendenti, tra cui 12 ingegneri meccanici ed elettrici, e le sue attrezzature di lavorazione totalizzano più di 60 milioni di yuan.Attualmente, grazie all'introduzione di attrezzature di trasformazione su larga scala e alla ricerca, sviluppo e miglioramento dei processi, la società è diventata l'unico produttore in Cina che produce gabbia JLK unità di serie di macchine per la stratificazione su una catena di montaggio.
