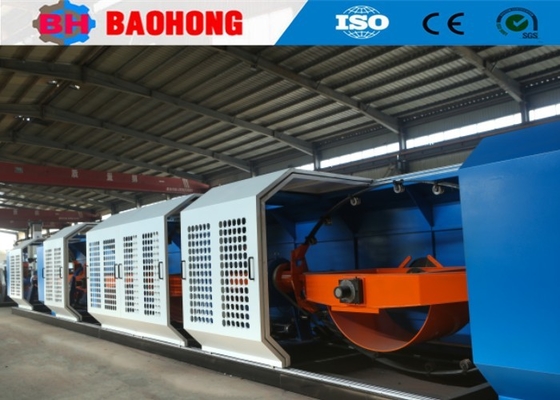

| Nome: | Tipo girante attrezzatura dell'arco della fabbricazione di cavi del cavo della macchina di Strander | Modello: | GB 630(500) /JGB-700/JGB-800 |
|---|---|---|---|
| Materiale: | Cavi di rame, all'acciaio | PLC: | Siemens |
| Marchio del cuscinetto: | NSK | Marca del motore: | Siemens |
| Colore della macchina: | Opzionale | Periodo di garanzia: | Un anno |
| Evidenziare: | Salto Strander della fabbricazione di cavi del cavo,Salto girante Strander,Attrezzatura della fabbricazione di cavi di salto |
||
Apparecchiature per la fabbricazione di cavi di filo
1Applicazione
Questa macchina è utilizzata principalmente per il filamento di filo di rame o di filo di Al, ACSR e filo di acciaio.
2. Struttura
2.1 Diametro del filo singolo filo di rame φ1,3-φ4,5 mm
Filtro di alluminio φ1,5·φ5,0 mm
filo di acciaio φ1,0 φ3,8 mm
2.2 Distanza di incrocio 40-372.7 mm
2.3 Potenza del motore principale 37 kW
2.4 Velocità di rotazione del salto 800 r/min
2.5 Specifiche del rullo di presa PN800-PN1600
2.6 Specificativi della ruota di capstan φ1200 ((dispositivo a doppia capstan)
2.7 Bobina di dimensione PND560
2.8 Dimensioni 14600 mm*1710 mm*1650 mm
|
Modello (Skip Stranding Machine)
|
JGB-630 ((500) | JGB-700 | JGB-800 | |
|
Diametro del filo singolo
|
Acciaio | φ1,8-5 mm | φ2-5 mm | φ2,5-5 mm |
| Aluminici | φ2,0-5 mm | φ2,5-5 mm | φ3,0-5 mm | |
|
Fabbricazione a partire da fili di acciaio galvanizzato
|
φ1,0-4,0 mm | φ1,2-4,0 mm | φ1,5-4,0 mm | |
|
OD massimo del conduttore a filo
|
φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 31.1-235.0 mm | 31.1-235.0 mm | 31.1-235.0 mm |
| Max. Velocità di rotazione | 6 Gabbia per i bobbini | 1000 giri/min | 800 giri/min | 700 giri/min |
| Capstan | Diametro della ruota Capstan | 1200 mm | 1400 mm | 1400 mm |
| Forza massima di trazione | 10 T | 10 T | 12 T | |
|
Potenza del motore
|
37 KW | 45 kW | 55 kW | |
|
Dimensione della bobina
|
630*475*127 | 710*530*127 | 800*600*127 | |
|
Bobbin del centro di pagamento
|
630*475*127 | 710*530*127 | 800*600*127 | |
|
Bobbin di raccolta
|
1250*950*80 | 1600*1180*80 | 1600*1180*80 | |
|
Velocità lineare massima di decollo
|
235 m/min | 200 m/min | 170 m/min | |
|
Altezza centrale
|
1000 mm | 1000 mm | 1000 mm | |
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e la macchina per la posa in Cina settentrionale.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
