Controllo dei cavi elettrici Skip Stranding Machine con 1400mm Capstan
1Applicazione
Questa macchina è utilizzata principalmente per il processo di stratificazione del cavo di controllo, del cavo min e del cavo ABC, nonché per la torsione dei nuclei dei conduttori, ad alta velocità e con basso rumore.
2. Componenti
Strato di ripiego centrale, gabbia di ripiego a forma di arco postale, supporto per matrici di montaggio, supporto per la corda di riempimento, macchina per il rilegamento non metallica, dispositivo di trazione, sistema di controllo elettrico,e sistema di protezione della sicurezza.
3. Dati tecnici
| Modello (Skip Stranding Machine) |
JGB-630 ((500) |
JGB-700 |
JGB-800
|
| Diametro del filo singolo |
Acciaio |
φ1,8-5 mm |
φ2-5 mm |
φ2,5-5 mm |
| Aluminici |
φ2,0-5 mm |
φ2,5-5 mm |
φ3,0-5 mm |
Fabbricazione a partire da fili di acciaio galvanizzato
|
φ1,0-4,0 mm |
φ1,2-4,0 mm |
φ1,5-4,0 mm |
OD massimo del conduttore a filo
|
φ35-55 mm |
φ35-55 mm |
φ35-55 mm |
| Stranding Pitch |
6 Gabbia per i bobbini |
31.1-235.0 mm |
31.1-235.0 mm |
31.1-235.0 mm |
| Max. Velocità di rotazione |
6 Gabbia per i bobbini |
1000 giri/min |
800 giri/min |
700 giri/min |
| Capstan |
Diametro della ruota Capstan |
1200 mm |
1400 mm |
1400 mm |
| Forza massima di trazione |
10 T |
10 T |
12 T |
Potenza del motore
|
37 KW |
45 kW |
55 kW |
Dimensione della bobina
|
630*475*127 |
710*530*127 |
800*600*127 |
Bobbin del centro di pagamento
|
630*475*127 |
710*530*127 |
800*600*127 |
Bobbin di raccolta
|
1250*950*80 |
1600*1180*80 |
1600*1180*80 |
Velocità lineare massima di decollo
|
235 m/min |
200 m/min |
170 m/min |
Altezza centrale
|
1000 mm |
1000 mm |
1000 mm |

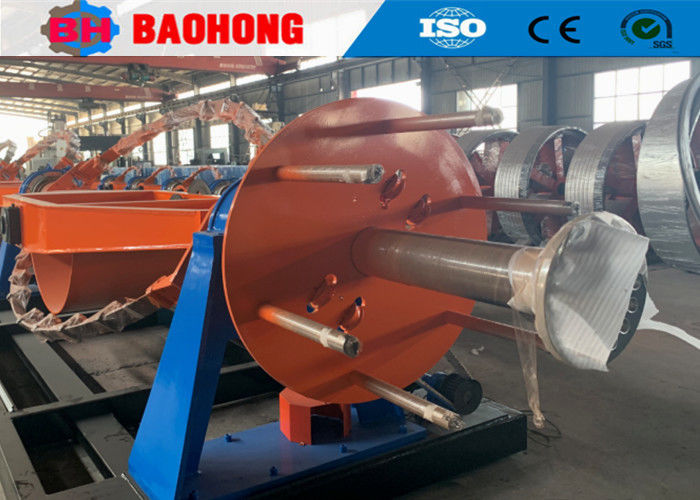

4Foto.
5Foto di imballaggio.
6La nostra fabbrica e l' introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per il filo di filamento e macchine per la posa in Cina settentrionale.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine per il rivestimento in Cina.
