Dettagli:
Termini di pagamento e spedizione:
|
| Nome dell'attrezzatura: | Singolo cavo del centro XLPE che pone il tipo della gabbia della macchina | Specifica della bobina: | 800 1000 1250 1400 1600 1800 2000 |
|---|---|---|---|
| Scopo: | Sovrapporsi del cavo | Passo torsione(1000): | 200-2000 mm |
| Ruota Diameter/630 millimetro del cabestano: | 1000 mm | Altezza centrale: | 1000 mm |
| Periodo di garanzia: | 1 anno | Colore dell'attrezzatura: | come richiesta |
| Materiali: | Il singolo centro del multi filo | ||
| Evidenziare: | Cavo unipolare che pone macchina,Multi cavo del filo che pone macchina,Cavo di XLPE che pone macchina |
||
Macchine per la posa di cavi XLPE a singolo nucleo a più fili
1Applicazione
Questa macchina è ampiamente utilizzata nelle varie sezioni dei cavi elettrici in plastica a tre, quattro e cinque nuclei, del cavo XLPE (cavo in polietilene incrociato) e del cavo blindato.La forma del nucleo del filo può essere a forma rotonda, a forma di ventola e a forma di W, questa macchina ha prestazioni avanzate, una forte praticità, un aspetto bello e un funzionamento facile.
2. Caratteristiche
2.1 La macchina per la posa di cavi di tipo gabbia è torciata al 100% verso l'indietro e stratificata.
2.2 progettati per l'installazione di conduttori di potenza con 3-5 nuclei rotondi e nuclei rettilinei o a forma di settore.
2.3 dotate di doppia ruota di trazione per il trasporto di cavi di piccole dimensioni o di una macchina di trazione per cavi di potenza di grandi dimensioni.
2.4 La macchina è dotata di un sistema di controllo HMI+PLC per preimpostare l'altezza di posa e per sincronizzare la velocità con la presa.
3. Parametri tecnici
| Modello (macchina di posa) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| Diametro del filo singolo | φ5-10 mm | φ5-12 mm | φ8-20 mm | φ8-25 mm | φ10-35 mm | |
| OD massimo del conduttore a filo | φ30 mm | φ40 mm | φ63 mm | φ70 mm | φ80 mm | |
| Stranding Pitch | 50-800 mm | 95-1500 mm | 200-2000 mm | 420-3500 mm | 550-5176 mm | |
| Capstan | Diametro della ruota Capstan | 1000 mm | 1200 mm | 1800 mm | 2000 mm | 2500 mm |
| Forza massima di trazione | 10 T | 12 T | 15 T | 20 T | 25 T | |
| Potenza del motore | 18.5 KW | 22 KW | 30 kW | 37 KW | 55 kW | |
| Dimensione della bobina | 630 mm | 800 millimetri. | 1000 mm | 1250 mm | 1600 mm | |
| Bobbin di raccolta | 1600 mm | 1800 mm | 2000 mm | 2500 mm | 3150 mm | |
| Velocità lineare massima di decollo | 60 m/min | 60 m/min | 34 m/min | 28 m/min | 21 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm | 1000 mm | 1000 mm | |

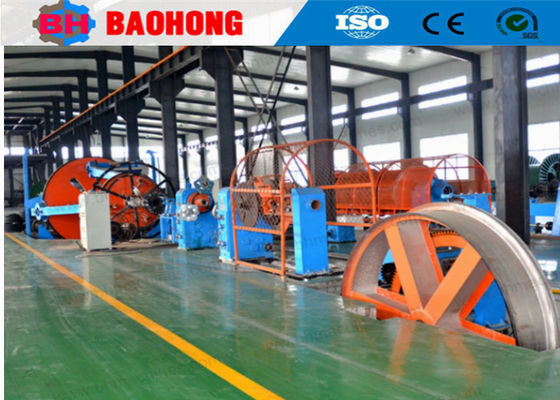

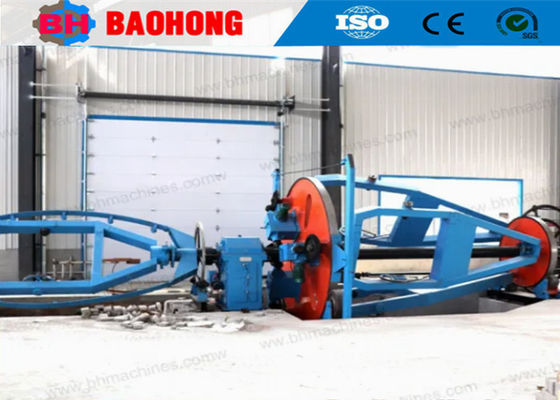

4Foto.
5Foto di imballaggio.
6La nostra fabbrica e le presentazioni.
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per il filo di filamento e macchine per la posa in Cina settentrionale.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine per il rivestimento in Cina.
Persona di contatto: Daisy
Telefono: +8618256531268
