Tipo tubolare di rame ad alta velocità macchina di arenamento di Wire&Cable con la bobina di 200mm

Macchina per intrecciare fili e cavi di tipo tubolare ad alta velocità con bobina da 200 mm

1. Applicazione
La macchina per intrecciare tubolare viene utilizzata per fili di rame, fili di alluminio e anime di cavi isolati.Intrecciatrice tubolare con ritorto all'indietro, per bobine 1+6, bobine 1+12 per conduttori tondi e compatti di rame/alluminio e intrecciatura di fili di acciaio.

La velocità di produzione è estremamente elevata. Ad esempio, la macchina per intrecciare tubolare JGG/1+6, fili nudi da 45 mm², passo 105 mm, la velocità è di 2500 m/h. Pertanto, in 12 ore, la macchina per intrecciare a skip può produrre 30000 m di fili. Se riduciamo i tempi di carico e scarico e i tempi di arresto della macchina, ad esempio 3 ore, si possono produrre 20000 metri di conduttore. La capacità produttiva è molto elevata.

2. Caratteristiche
2.1 Personalizziamo questa macchina per intrecciare di tipo tubolare in base alle esigenze dei clienti.
2.2 La macchina per intrecciare è progettata con bobine 1+5, 1+6, 1+8, 1+10, 1+12, gabbia o secondo le esigenze del cliente.
2.3 Bobina: 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 800 mm, 1000 mm, 1250 mm Standard DIN 46397 / Modificato.
2.4 Macchina per intrecciare tubolare, gabbie supportate da buoni cuscinetti su entrambe le estremità. Il grande cuscinetto principale è un cuscinetto a lubrificazione forzata ad olio.
2.5 La gabbia tubolare è ricotta, il che riduce lo stress interno e aumenta la durata utile.
2.6 Alta efficienza e velocità, basso rumore, lunga durata. Gabbia 200 / 1+6 velocità massima 1400 RPM. Gabbia 200 / 1+18 velocità massima 900 RPM. Gabbia 1250 / 1+5 velocità massima 100 RPM.
2.7 Bobine bloccate con perni meccanici: uno è mobile e uno è fisso, o la bobina è fissata sull'asse tramite un fermo.
2.8 Diversi dispositivi di frenatura per la tensione della bobina.
2.9 Freno pneumatico a disco per la gabbia.
2.10 PLC Equipaggiato, opzionale.

2.11 I riduttori chiave adottano i migliori riduttori in Cina.

2.12 Un dispositivo elettromagnetico di arresto per rottura filo per ogni dispositivo di bloccaggio bobina. Un dispositivo di arresto a induzione è sul contatore meccanico. Questi dispositivi rilevano il 99,9% di rottura del filo.

3. Parametri tecnici

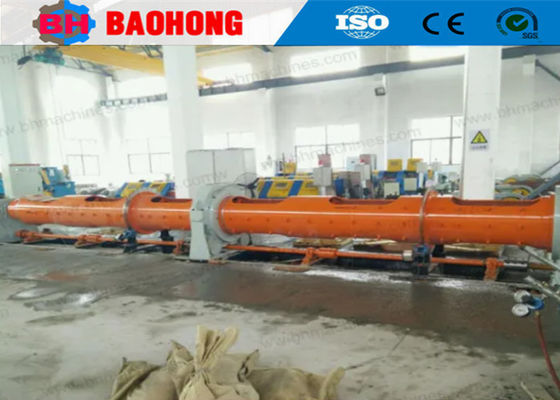

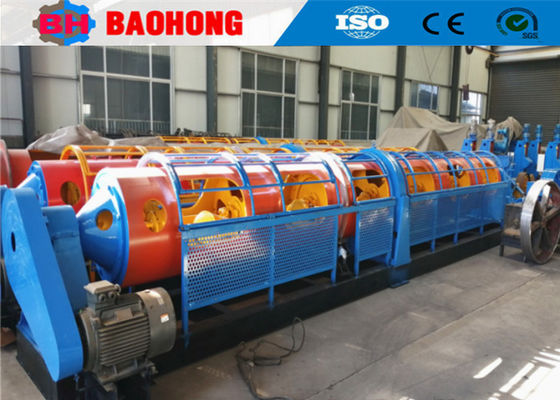

4. Foto

5. Foto imballaggio

6. La nostra fabbrica e introduzioni

Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della città di Hejian, provincia di Hebei, ed è il più grande produttore professionale di macchine per intrecciare e macchine per posa in opera nel Nord della Cina.

Dal 2006, facendo affidamento sulla cura e sul supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per intrecciare e macchine per posa in opera e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in Cina in grado di sviluppare la produzione della serie di macchine per intrecciare rigide JLK in una linea di assemblaggio, e abbiamo anche sviluppato in modo indipendente le linee di intrecciatura a skip JGB, le linee di cablaggio di tipo a skip CGB e le linee di posa in opera ad alta velocità di tipo a culla CLY.

Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, officina di produzione 8000 metri quadrati. La nostra azienda ha 60 dipendenti, tra cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annua supera i 10 milioni di dollari al momento, ed è diventata uno dei più importanti produttori di macchine per intrecciare in Cina.
