Dettagli:
Termini di pagamento e spedizione:
|
| Nome: | Tipo tubolare macchina di arenamento | Forma: | Forma tubolare |
|---|---|---|---|
| uso per: | Stringamento del filo | Materiale: | Cavo di Al, del Cu e fili di acciaio |
| Altri animali: | 400 millimetri, 500 millimetri, 630 millimetri | Metodo del freno: | Tipo pneumatico freno |
| Colore della macchina: | Personalizzato | Tempo di garanzia: | 1 anno |
| Evidenziare: | Incaglio della macchina della fabbricazione di cavi del cavo,Macchina tubolare della fabbricazione di cavi del cavo,500mm Bobbin Tubular Stranding Machine |
||
Macchina per la produzione di fili e cavi di tipo tubolare con bobina da 500 mm
1Applicazione
La macchina per il fiocco tubolare è utilizzata per il fiocco del filo di rame, del filo di alluminio e del nucleo di cavo isolato.Cavi nudi di 45 mm2Se si riduce il tempo di carico e scarico, e il tempo di arresto dell'host, ad esempio 3 ore, si ottiene una velocità di 2500 m/h.20000 metri conduttore può essere prodottoLa capacità di produzione è molto elevata.
2. Caratteristica
2.1 La macchina per il ripiegamento è progettata con 1+5 bobbin, 1+6 bobbin, 1+8 bobbin, 1+10 bobbin, 1+12 bobbin, gabbia o secondo le esigenze del cliente.
2.2 Il corpo tubolare è integrato con una scarsa fuoriuscita radiale, è appoggiato sul cuscinetto su entrambe le estremità e funziona con un rumore molto basso.
2.3 La gabbia tubolare è ricotta, riducendo la tensione interna e aumentando la durata di vita.
2.4 bobine bloccate con pinze meccaniche: una è mobile e l'altra è fissa, oppure la bobina è fissata sull'asse con un lucchetto.
3. Parametri tecnici
|
Modello (macchina per il rivestimento di fili tubolari) |
JGG-400 | JGG-500 | JGG-630 | |
| Diametro del filo singolo |
Acciaio |
φ1,2-2,6 mm | φ1,4-4 mm | φ2-7 mm |
|
Aluminici |
φ1,8-2,6 mm | φ1,8-4 mm | φ2-7 mm | |
|
OD massimo del conduttore a filo |
φ7 mm | φ10 mm | φ12 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 37-281 mm | 44-338 mm | 82-620 mm |
| 12 Gabbia per i bobbini | 37-281 mm | 44-338 mm | 82-620 mm | |
| 18 Gabbia per la pesca dei bobbini | 44-334 mm | 44-338 mm | 82-620 mm | |
| Velocità di rotazione | 6 Gabbia per i bobbini | 600 giri/min | 600 giri/min | 400 giri/min |
| 12 Gabbia per i bobbini | 600 giri/min | 500 giri/min | 300 giri/min | |
| 18 Gabbia per la pesca dei bobbini | 450 giri/min | 400 giri/min | 230 giri/min | |
| Capstan | Diametro della ruota Capstan | φ600 mm | φ800 mm | φ1000 mm |
|
Forza massima di trazione |
3T | 5T | 5T | |
|
Potenza del motore |
22 KW | 30 kW | 37 KW | |
|
Dimensione della bobina |
400 mm | 500 mm | 630 mm | |
|
Bobbin del centro di pagamento |
400 mm | 500 mm | 630 mm | |
|
Bobbin di raccolta |
1250 mm | 1600 mm | 2000 mm | |

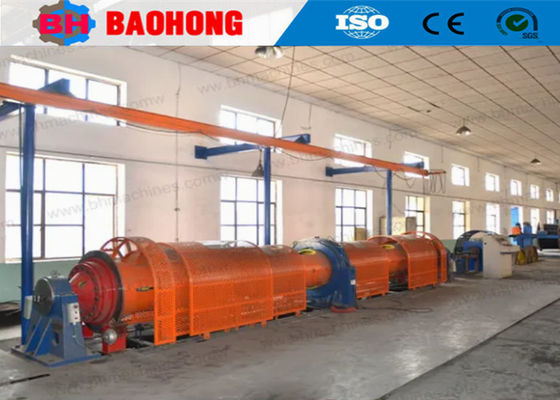

4Foto.
5Foto dell' imballaggio.
6La nostra fabbrica e l' introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
