| Name: | Skip Type Wire&Cable Stranding Machine | Use for: | Skip stranding |
|---|---|---|---|
| Reels: | 500 / 630/700/800 | Materials: | Cu wire, Al wire,Steel wire |
| Rotation speed: | 1000 RPM | Motor brand: | SIEMENS |
| Guarantee time: | 1 year | Machine painting: | Customer request |
| Evidenziare: | Filo spiaggiamento Machine,macchina di arenamento rigida |
||
630mm/1+6 Bobbin Skip Type Wire&Cable Stranding Machine per conduttore ACSR
1Applicazione
La macchina di stranding skip è utilizzata per strangare un conduttore di struttura 1+6.
2Struttura
Struttura di tipo arco, complessivamente 7 scatole di supporto supportano 6 coppie di arco in fiocco su ogni estremità di coppia.La macchina è dotata di dispositivo di prova di rottura del filo per ogni unità di ripagamento in ogni arcoQuando il filo è rotto, e la bobina di ripagamento diminuirà la velocità di rotazione, allora il rilevatore riceverà i dati, quindi la macchina si fermerà automaticamente.
3. Parametri tecnici
| Modello (Skip Stranding Machine) | JGB-630 ((500) | JGB-700 | JGB-800 | |
| Diametro del filo singolo | Acciaio | φ1,8-5 mm | φ2-5 mm | φ2,5-5 mm |
| Aluminici | φ2,0-5 mm | φ2,5-5 mm | φ3,0-5 mm | |
| Fabbricazione a partire da fili di acciaio galvanizzato | φ1,0-4,0 mm | φ1,2-4,0 mm | φ1,5-4,0 mm | |
| OD massimo del conduttore a filo | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| Stranding Pitch | 6 Gabbia per i bobbini | 31.1-235.0 mm | 31.1-235.0 mm | 31.1-235.0 mm |
| Max. Velocità di rotazione | 6 Gabbia per i bobbini | 1000 giri/min | 800 giri/min | 700 giri/min |
| Capstan | Diametro della ruota Capstan | 1200 mm | 1400 mm | 1400 mm |
| Forza massima di trazione | 10 T | 10 T | 12 T | |
| Potenza del motore | 37 KW | 45 kW | 55 kW | |
| Dimensione della bobina | 630*475*127 | 710*530*127 | 800*600*127 | |
| Bobbin del centro di pagamento | 630*475*127 | 710*530*127 | 800*600*127 | |
| Bobbin di raccolta | 1250*950*80 | 1600*1180*80 | 1600*1180*80 | |
| Velocità lineare massima di decollo | 235 m/min | 200 m/min | 170 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm | |

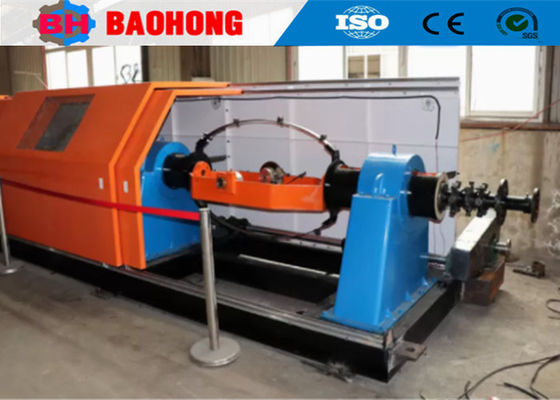

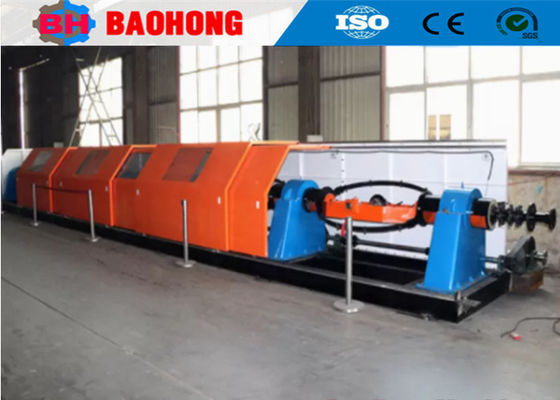

4Foto.
5Foto dell' imballaggio.
6.La nostra fabbrica e l'introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.è stato il più grande produttore professionale di macchine per la fiamma e per la posa di fili nel nord della Cina.
Dal 2006, basandosi sulla cura e sul supporto dei nostri clienti,Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento del filo e di macchine per la posa e ha fatto grandi miglioramentiOra siamo diventati l'unica fabbrica che può sviluppare la produzione della serie di macchine rigide JLK per essere una linea di montaggio di elaborazione in Cina,e abbiamo anche sviluppato in modo indipendente le linee JGB Bow skip stranding, le linee di cablaggio di tipo CGB Bow skip e le linee di posa di tipo CLY High speed Cradle.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, laboratorio di produzione 8000 metri quadrati.Il valore annuale della produzione è attualmente superiore a 10 milioni di dollari, ed è diventato uno dei più importanti produttori di macchine di stranding in Cina.
