Dettagli:
Termini di pagamento e spedizione:
|
| Nome macchina: | Macchina di incaglio planetaria con la torsione posteriore | Condizione della macchina: | nuovo |
|---|---|---|---|
| Tipo di macchina: | Forma del pianeta | Specificativi della bobina: | 500 |
| Materiale: | acciaio | Colore della macchina: | Come richiesta |
| Altezza centrale: | 1000 mm | Periodo di garanzia: | garanzia di un anno |
| Evidenziare: | Cabli la stenditura della macchina di incaglio planetaria,Macchina di incaglio planetaria d'acciaio,Macchina di incaglio planetaria di torsione posteriore |
||

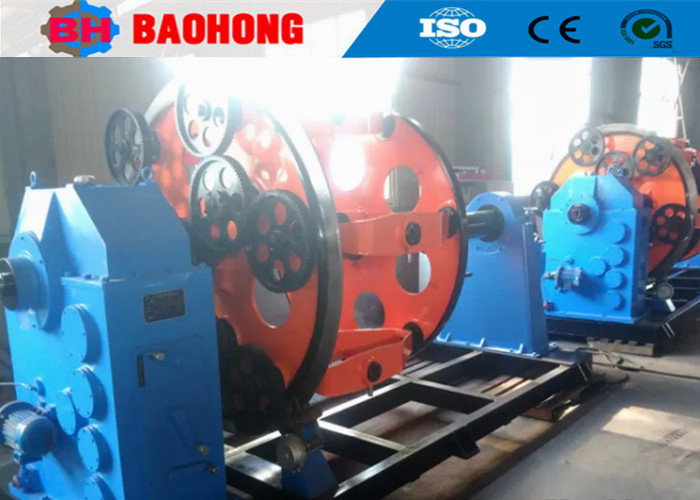

Macchina di torsione planetaria in acciaio per bobine da 500 mm con torsione inversa
1. Utilizzo
La macchina viene utilizzata per la torsione di fili di Cu, Al, ACSR e fili isolati con torsione inversa. Può anche armare in acciaio o schermare con Cu i cavi.
2. Caratteristiche principali
2.1 Le bobine nelle gabbie possono essere caricate e scaricate individualmente o integralmente, e in quest'ultimo caso, vengono offerte tre opzioni: caricamento dal basso, caricamento dall'alto e caricamento laterale.
2.2 Le bobine nella gabbia vengono bloccate pneumaticamente o a mano. In quest'ultimo caso, le bobine vengono bloccate ruotando le viti senza fine o i volantini. Per ogni sistema è previsto un bloccaggio di sicurezza meccanico.
2.3 La tensione di svolgimento è controllata tramite attrito meccanico o forza pneumatica. Per la tensione pneumatica, la tensione di svolgimento viene mantenuta costante da bobina piena a bobina vuota sotto il sistema di controllo elettrico.
3. Configurazione
Svolgitore, telai principali della sezione a 6 bobine, sezione a 12 bobine, 18 bobine, 24 bobine e 30 bobine, porta-matrice, avvolgitrice a nastro, unità di armatura, traino, prelievo, sistema di azionamento e sistema elettrico.
4. Parametri tecnici
| Modello (Macchina di torsione planetaria) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del singolo filo | Rame | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Alluminio | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| OD massimo del conduttore trefolato | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Passo di torsione | Gabbia di torsione a 6 bobine | 26-435 | 39-695 | 44-770 | 48-840 |
| Gabbia di torsione a 12 bobine | 30-526 | 43-774 | 47-858 | 50-928 | |
| Gabbia di torsione a 18 bobine | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Gabbia di torsione a 24 bobine | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocità di rotazione | Gabbia di torsione a 6 bobine | 218 giri/min | 120 giri/min | 106 giri/min | 55 giri/min |
| Gabbia di torsione a 12 bobine | 118 giri/min | 110 giri/min | 97,5 giri/min | 45 giri/min | |
| Gabbia di torsione a 18 bobine | 108 giri/min | 100 giri/min | 82,9 giri/min | 35 giri/min | |
| Gabbia di torsione a 24 bobine | 98 giri/min | 90 giri/min | 74 giri/min | 25 giri/min | |
| Cabestano | Diametro della ruota del cabestano | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Forza di traino massima | 2T | 5T | 10T | 15T | |
| Potenza motore | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Dimensione bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobina di svolgimento centrale | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobina di avvolgimento | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocità lineare massima di traino | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm | 1100 mm | |
5. Foto
6. Foto dell'imballaggio
7. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della città di Hejian, nella provincia di Hebei, ed è stata il più grande produttore professionale di macchine per la torsione di fili e macchine per la posa in Cina del Nord.
Dal 2006, affidandosi alla cura e al supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per la torsione di fili e macchine per la posa e ha fatto grandi progressi. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di macchine di torsione rigide JLK per essere una linea di assemblaggio in Cina, e abbiamo anche sviluppato indipendentemente le linee di torsione Bow skip JGB, le linee di cablaggio di tipo Bow skip CGB e le linee di posa di tipo Cradle ad alta velocità CLY.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, officina di produzione di 8000 metri quadrati. La nostra azienda ha 60 dipendenti, di cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annua è attualmente superiore a 10 milioni di dollari e si è sviluppata fino a diventare uno dei produttori di macchine di torsione più importanti in Cina.
Persona di contatto: Daisy
Telefono: +8618256531268
