Dettagli:
Termini di pagamento e spedizione:
|
| Nome dell'attrezzatura: | Macchina di incaglio planetaria del filo di rame per la torsione del cavo | Adatto per: | Trefolatura del filo |
|---|---|---|---|
| Tipo: | Forma del pianeta | Incaglio dei materiali: | Cu, Al, fili di acciaio |
| Dimensioni del rullo: | 315 millimetri, 400 millimetri, 500 millimetri | Conduttore OD (400) di Max. Stranded: | φ28 millimetro |
| Potere del motore (400): | 22KW | Colore dell'attrezzatura: | come richiesta |
| Evidenziare: | Macchina di arenamento del filo di rame,Macchina per la torsione di cavi planetari,Macchina di arenamento per filo di rame |
||

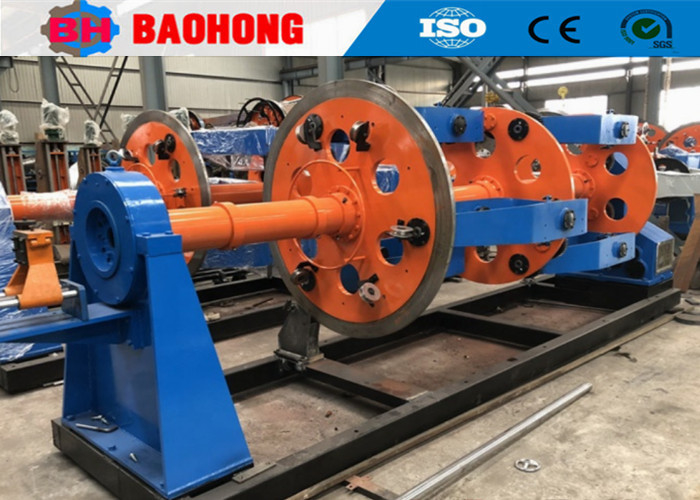

Macchina per intreccio planetario a filo di rame per torsione cavi
1. Utilizzo
La macchina viene utilizzata per fili di alluminio nudo compattati, fili di rame nudo e ACSR per produrre cavi di alimentazione.
2. Caratteristiche principali
2.1. L'albero centrale non sopporta le bobine.
2.2. Alta rigidità, alta velocità e bassa inerzia.
2.3. Nessun danno da abrasione durante l'intreccio.
2.4. Dispositivo di arresto di emergenza più avanzato.
2.5. Adatto per cavi di alimentazione e cavi reticolati ad alta compattazione.
2.6. Sistema di controllo PLC, funzionamento su touchscreen.
3. Parametri tecnici
| Modello (Macchina per intreccio planetario) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del singolo filo | Rame | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Alluminio | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Diametro esterno massimo del conduttore intrecciato | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Passo di intreccio | Gabbia di intreccio a 6 bobine | 26-435 | 39-695 | 44-770 | 48-840 |
| Gabbia di intreccio a 12 bobine | 30-526 | 43-774 | 47-858 | 50-928 | |
| Gabbia di intreccio a 18 bobine | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Gabbia di intreccio a 24 bobine | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocità di rotazione | Gabbia di intreccio a 6 bobine | 218 giri/min | 120 giri/min | 106 giri/min | 55 giri/min |
| Gabbia di intreccio a 12 bobine | 118 giri/min | 110 giri/min | 97,5 giri/min | 45 giri/min | |
| Gabbia di intreccio a 18 bobine | 108 giri/min | 100 giri/min | 82,9 giri/min | 35 giri/min | |
| Gabbia di intreccio a 24 bobine | 98 giri/min | 90 giri/min | 74 giri/min | 25 giri/min | |
| Tirafilo | Diametro ruota tirafilo | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Forza massima di estrazione | 2T | 5T | 10T | 15T | |
| Potenza motore | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Dimensioni bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobina di alimentazione centrale | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobina di avvolgimento | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocità lineare massima di estrazione | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm |
1100 mm
|
|
4. Foto
5. Foto imballaggio
6. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della città di Hejian, provincia di Hebei, ed è stata il più grande produttore professionale di macchine per intreccio e macchine per posa di cavi nel Nord della Cina.
Dal 2006, facendo affidamento sulla cura e sul supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per intreccio e macchine per posa di cavi e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di macchine per intreccio rigide JLK in una linea di assemblaggio in Cina, e abbiamo anche sviluppato in modo indipendente le linee di intreccio a salto di balzo JGB, le linee di cablaggio di tipo a salto di balzo CGB e le linee di posa ad alta velocità di tipo a culla CLY.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, con un'officina di produzione di 8000 metri quadrati. La nostra azienda ha 60 dipendenti, inclusi 10 addetti alla ricerca e sviluppo. Il valore della produzione annua supera i 10 milioni di dollari al momento, ed è diventata uno dei più importanti produttori di macchine per intreccio in Cina.
