1000RPM Carbon Bow Skip Wire Stranding Machine con rilevamento del filo rotto
Questa macchina ad alte prestazioni è progettata per la torsione di quattro nuclei isolati rotondi utilizzando una forma di torsione retrogradabile, con capacità integrate di riempimento e cinta non metallica.
Applicazioni
Utilizzato principalmente per la torsione di quattro nuclei isolati rotondi con forma di strato a torsione inversa, con funzioni integrate di riempimento e di attacco non metallico.
Specifiche tecniche
| Modello (Skip Stranding Machine) |
JGB-630 ((500) |
JGB-700 |
JGB-800 |
| Diametro del filo singolo - rame |
φ1,8-5 mm |
φ2-5 mm |
φ2,5-5 mm |
| Diametro del filo singolo - alluminio |
φ2,0-5 mm |
φ2,5-5 mm |
φ3,0-5 mm |
| Diametro del filo singolo - filo di acciaio galvanizzato |
φ1,0-4,0 mm |
φ1,2-4,0 mm |
φ1,5-4,0 mm |
| OD massimo del conduttore a filo |
φ35-55 mm |
φ35-55 mm |
φ35-55 mm |
| Pistola di pesca - 6 Bobbin Stranding Cage |
31.1-235.0 mm |
31.1-235.0 mm |
31.1-235.0 mm |
| Max. velocità di rotazione - 6 bobbin stranding cage |
1000 giri/min |
800 giri/min |
700 giri/min |
| Diametro della ruota Capstan |
1200 mm |
1400 mm |
1400 mm |
| Forza massima di trazione |
10 T |
10 T |
12 T |
| Potenza del motore |
37 KW |
45 kW |
55 kW |
| Dimensione della bobina |
630*475*127 |
710*530*127 |
800*600*127 |
| Bobbin del centro di pagamento |
630*475*127 |
710*530*127 |
800*600*127 |
| Bobbin di raccolta |
1250*950*80 |
1600*1180*80 |
1600*1180*80 |
| Velocità lineare massima di decollo |
235 m/min |
200 m/min |
170 m/min |
| Altezza centrale |
1000 mm |
1000 mm |
1000 mm |
Componenti principali
- Servizio di pagamento centrale
- Gabbia di blocco
- tenitore della matrice
- Testa di cinta non metallica
- Contatore meccanico
- Tipologia di colonna con traverso
- Sistema di trasmissione meccanica
- Sistema di controllo elettrico

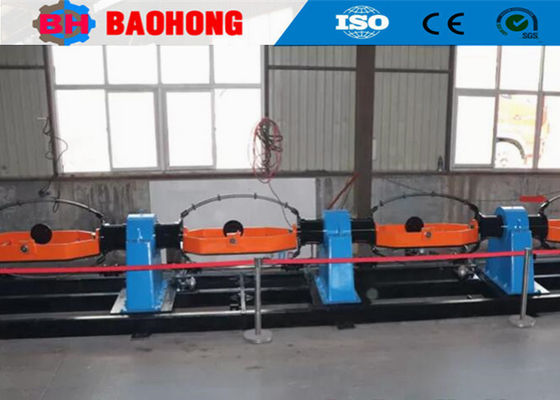

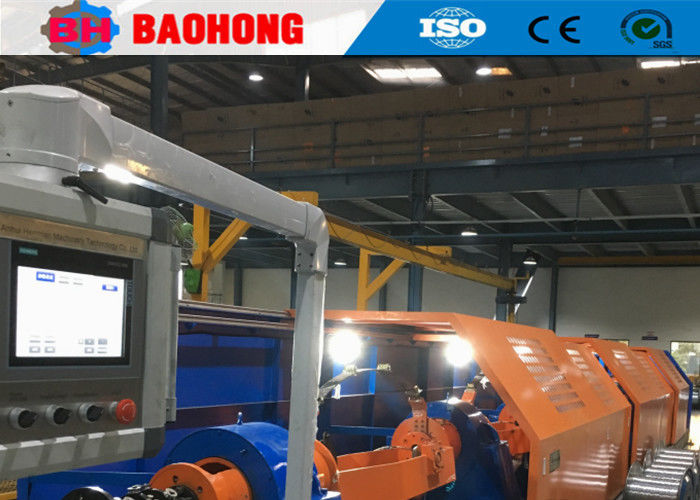

Immagini del prodotto
Imballaggio
Informazioni relative al fabbricante
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006.e è diventato il più grande produttore professionale per la macchina di stringamento del filo e la macchina di posa in Cina settentrionale.
Dal 2006, la Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per il filamento e la posa di fili, raggiungendo significativi progressi tecnologici.Siamo l'unica fabbrica in Cina in grado di sviluppare serie di macchine rigide JLK in lavorazione di linea di montaggioAbbiamo sviluppato in modo indipendente linee JGB Bow skip stranding, linee di cablaggio di tipo CGB Bow skip e linee CLY High speed Cradle Laying-up.
Hejian Baohong Electrical Machinery Co., Ltd. copre un'area di 10.000 metri quadrati con un laboratorio di produzione di 8.000 metri quadrati.compresi 10 professionisti della ricerca e dello sviluppoCon un valore di produzione annuale superiore a 10 milioni di dollari, ci siamo sviluppati in uno dei più importanti produttori di macchine per la stranding in Cina.
