Dettagli:
Termini di pagamento e spedizione:
|
| Nome dell'attrezzatura: | Ripaghi e prenda il supporto per riavvolgere | Tipo: | Colonna verticale Shaftless |
|---|---|---|---|
| Specifiche del mulinello: | 1600 | Materiali: | Acciaio/al |
| Colore dell'attrezzatura: | Come requisito | Periodo di garanzia: | 12 mesi di garanzia |
| Applicazione: | Accessori professionali della macchina del cavo | ||
| Evidenziare: | Cable machine pay off stand,La macchina di estrussione prende il posto,accessori di riavvolgimento di cavi professionali |
||
Accessori professionali per macchine per cavi, supporto di svolgimento e avvolgimento per macchine di ribobinamento/estrusione
1. Applicazione
La macchina è di tipo a traversata a portale con cassa-tubo montata superiormente. Il telaio a portale è realizzato tramite piegatura e saldatura. I due contropunte del rocchetto del filo vengono spostati su/giù da una chiocciola azionata da due motori tramite riduttore cicloidale. Ogni blocco di coda può muoversi autonomamente o i blocchi centrali possono muoversi simultaneamente. È inoltre presente un doppio dispositivo di protezione. Se necessario, può essere equipaggiato anche con mandrini di coda per rocchetti di filo di varie specifiche. Il bloccaggio del rocchetto del filo è realizzato dal motore che aziona il riduttore con protezione da sovraccarico. Il motore di avvolgimento adotta un motore a frequenza variabile AC da 5,5 kW, che aziona l'albero principale del rocchetto per ruotare attraverso il cambio. Il motore di avvolgimento è controllato dal controller della serie G120 e la traversa è azionata da un servomotore Mitsubishi da 0,75 KW e da un controller servo Mitsubishi; il passo del cavo viene impostato tramite touchscreen e le dimensioni e la tensione del passo del cavo possono essere impostate in qualsiasi momento; l'intera macchina è dotata di regolazione di velocità, tensione e passo. Sono presenti pulsanti di avvolgimento avanti e indietro, e display di tensione e display di passo. Il controllo della tensione di avvolgimento è realizzato tramite coppia o velocità. Il PLC S7-200 viene utilizzato per gestire l'intera macchina, fornendo il canale di connessione e i segnali pertinenti con il sistema di controllo principale.
2. Parametri Tecnici
|
Bobina di avvolgimento
|
Larghezza della bobina
|
Diametro massimo del cavo
|
Velocità di avvolgimento
|
Peso di carico
|
| PN630-1250 | 400~950mm | Φ20mm | 120m/min | 2T(max) |
| PN800-1600 | 600-1180mm | Φ40mm | 100m/min | 4T(Max) |
| PN1000-PN2000 | 750~1500mm | Φ60mm | 80m/min | 8T(max) |
| PN1250-PN2500 | 950~1900mm | Φ80 | 80m/min | 12T(max) |
| PN1600-PN3150 | 1180~2300mm | Φ120mm | 50m/min | 18T(max) |

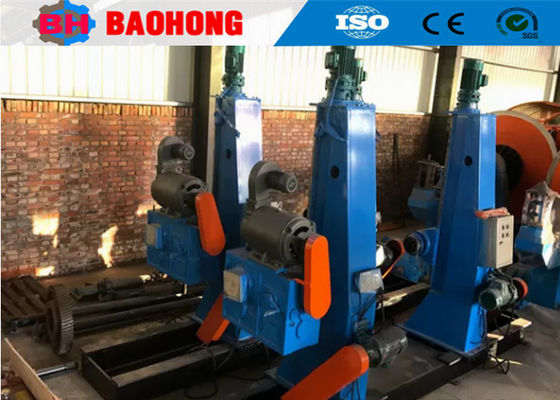

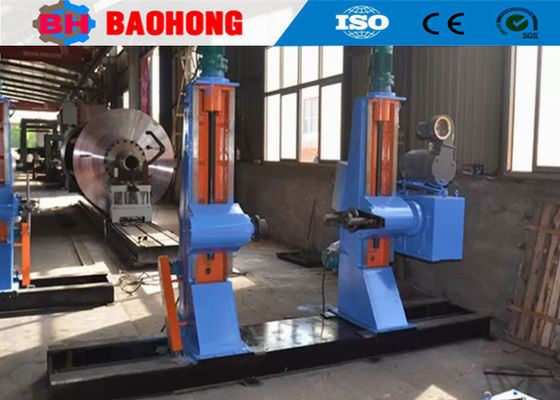

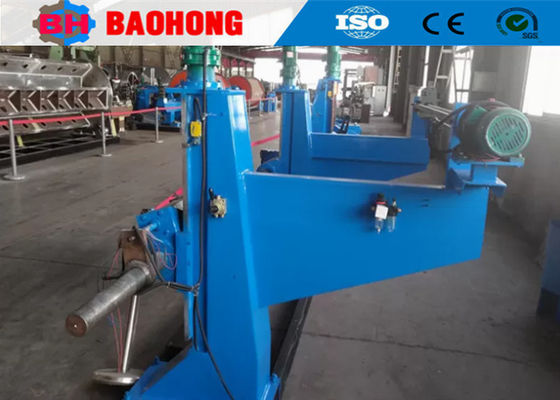

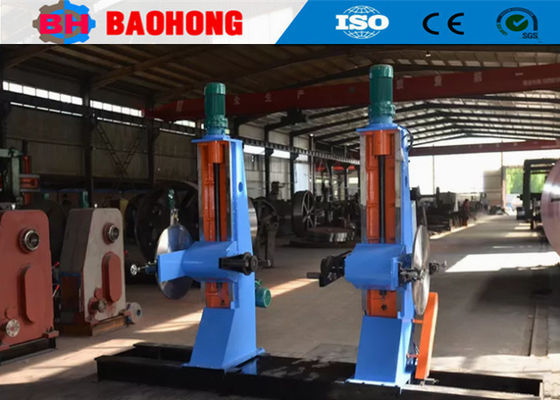

3. Foto
