Macchina per la posa di cavi tipo culla 1600 Macchina per la torsione di tamburi a risparmio energetico
1. Applicazione
La macchina è utilizzata per la cablatura di cavi multipolari in PVC a bassa tensione, cavi di alimentazione isolati in plastica a media e alta tensione e cavi in gomma. La sezione trasversale del nucleo del cavo è di 24—630 mm quadrati. La macchina può produrre cavi a 3 conduttori, cavi a 4 conduttori, cavi a 5 conduttori, cavi "4+1" conduttori e cavi "3+2" conduttori.
2. Caratteristiche
2.1 Il prelievo centrale è supportato da un supporto e un rullo, che è più stabile.
2.2 Sistema di guida DC o AC, controllato da PLC con prestazioni di sincronizzazione garantite e facile manutenzione.
2.3 Durante la ritortura del conduttore diviso, con dispositivi di feedback per la correzione di fase e matrici speciali per garantire una ritortura di alta qualità.
2.4 Controller DC o a frequenza variabile per ottenere un avvio lento, arresto, emergenza, con freno ad aria a farfalla separato per ogni parte.
2.5 Touch screen e sistema PLC di facile utilizzo.
3. Parametri tecnici
| Modello (Macchina per la posa) |
CLY-630/3+3 |
CLY-800/3+3 |
CLY -1000/3+1+1 |
CLY -1250/3+1+1 |
CLY -1600/3+1+1 |
| Diametro del singolo filo |
φ5-10 mm |
φ5-12 mm |
φ8-20mm |
φ8-25 mm |
φ10-35 mm |
| Diametro esterno massimo del conduttore ritorto |
φ30 mm |
φ40 mm |
φ63 mm |
φ70 mm |
φ80 mm |
| Passo di ritortura |
50-800 mm |
95-1500 mm |
200-2000 mm |
420-3500 mm |
550-5176 mm |
| Tiro |
Diametro ruota di tiro |
1000 mm |
1200 mm |
1800 mm |
2000 mm |
2500 mm |
| Forza di tiro massima |
10 T |
12 T |
15 T |
20 T |
25 T |
| Potenza motore |
18.5 KW |
22 KW |
30 KW |
37 KW |
55 KW |
| Dimensioni bobina |
630 mm |
800 mm |
1000 mm |
1250 mm |
1600 mm |
| Bobina di avvolgimento |
1600 mm |
1800 mm |
2000 mm |
2500 mm |
3150 mm |
| Velocità lineare massima di tiro |
60 m/min |
60 m/min |
34 m/min |
28 m/min |
21 m/min |
| Altezza centrale |
1000 mm |
1000 mm |
1000 mm |
1000 mm |
1000 mm |

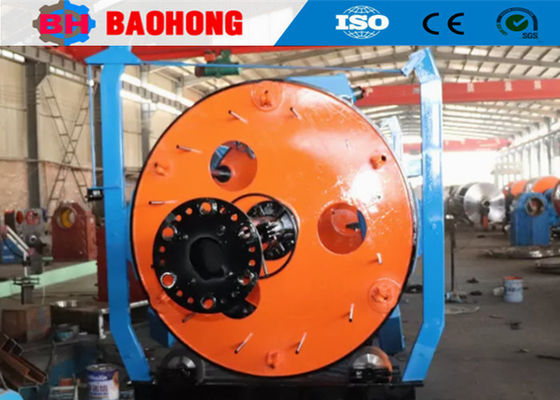

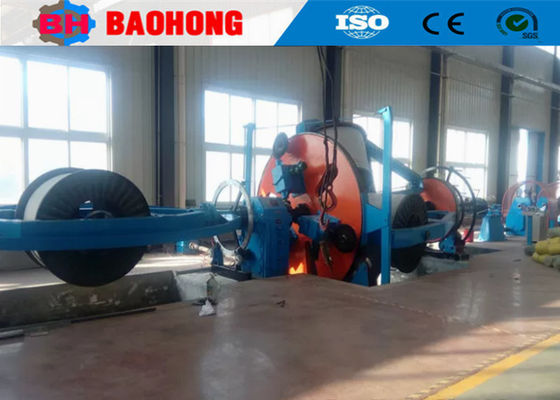

4. Foto
5. Foto imballaggio
6. La nostra fabbrica e introduzione
Hejian Baohong Electrical Machinery Co., Ltd. è stata fondata nel 2006. La nostra azienda si trova nella Zona di Sviluppo Economico della città di Hejian, provincia di Hebei, ed è il più grande produttore professionale di macchine per la ritortura di fili e macchine per la posa nel Nord della Cina.
Dal 2006, facendo affidamento sulla cura e sul supporto dei nostri clienti, Baohong Machinery si è dedicata alla ricerca e allo sviluppo di macchine per la ritortura di fili e macchine per la posa e ha apportato grandi miglioramenti. Ora siamo diventati l'unica fabbrica in grado di sviluppare la produzione della serie di macchine per la ritortura rigida JLK in una linea di assemblaggio in Cina, e abbiamo anche sviluppato in modo indipendente le linee di ritortura a salto d'arco JGB, le linee di cablatura tipo a salto d'arco CGB e le linee di posa ad alta velocità tipo culla CLY.
Ora, Hejian Baohong Electrical Machinery Co., Ltd., copre un'area di 10000 metri quadrati, con un'officina di produzione di 8000 metri quadrati. La nostra azienda ha 60 dipendenti, tra cui 10 addetti alla ricerca e sviluppo. Il valore della produzione annua supera i 10 milioni di dollari al momento, ed è diventata uno dei più importanti produttori di macchine per la ritortura in Cina.
