Dettagli:
Termini di pagamento e spedizione:
|
| Descrizione dell'attrezzatura: | Macchina di incaglio planetaria multipla | Stato dell'attrezzatura: | Nuovo |
|---|---|---|---|
| Tipo: | Planeta e Sole | Dimensione del rullo: | 315 400 500 630 800 1000 |
| Materiali: | Acciaio | Colore dell'attrezzatura: | Personalizzato |
| Codice SA: | 847940 | Tempo di garanzia: | 12 mesi |
| Evidenziare: | macchina della fabbricazione di cavi del cavo,macchina elettrica della fabbricazione di cavi |
||
Cimatrice planetaria di alta qualità per torcitura di cavi, torcitrice tubolare, macchina per torcitura a salto
1. Utilizzo
La macchina per torcitura a gabbia è utilizzata per la torcitura di fili di Cu Al, ACSR e fili isolati con controrotazione. Quando è dotata di una testa di armatura per fili, la macchina per torcitura planetaria può anche produrre cavi con strato di armatura in filo d'acciaio o strato di schermatura in Cu.
2. Caratteristiche principali
1. Metodo di controrotazione: meccanismo a ingranaggi solari e planetari.
2. La gabbia di torsione a perno senza asse è dotata di un meccanismo di controllo della tensione per attrito.
3. Gli alberi di trasmissione collegano tutte le parti della macchina per mantenere un passo di torcitura stabile, che può anche essere scelto per la sincronizzazione di frequenza per controllare la macchina.
4. La macchina è ampiamente utilizzata, manovrata comodamente e a basso rumore.
3. Configurazione
Avvolgitore, unità principali a 6 bobine, 12 bobine, 18 bobine, 24 bobine e 30 bobine, porta bobine, nastratrice, unità di armatura, traino, svolgitore, sistema di azionamento e sistema elettrico.
4. Parametri tecnici
| Modello (Macchina per torcitura planetaria) | JLY-315 | JLY-400 | JLY-500 | JLY-630 | |
| Diametro del filo singolo | Rame | φ1-1,6 mm | φ1-4 mm | φ1,2-5 mm | φ1,5-5 mm |
| Alluminio | φ1,2-2 mm | φ1,2-4 mm | φ1,4-5 mm | φ2,0-5 mm | |
| Diametro esterno massimo del conduttore torcito | φ14 mm | φ28 mm | φ35 mm | φ45 mm | |
| Passo di torcitura | Gabbia di torcitura a 6 bobine | 26-435 | 39-695 | 44-770 | 48-840 |
| Gabbia di torcitura a 12 bobine | 30-526 | 43-774 | 47-858 | 50-928 | |
| Gabbia di torcitura a 18 bobine | 34-639 | 47-858 | 55-1001 | 65-1201 | |
| Gabbia di torcitura a 24 bobine | 38-749 | 51-940 | 63-1151 | 75-1601 | |
| Velocità di rotazione | Gabbia di torcitura a 6 bobine | 218 giri/min | 120 giri/min | 106 giri/min | 55 giri/min |
| Gabbia di torcitura a 12 bobine | 118 giri/min | 110 giri/min | 97,5 giri/min | 45 giri/min | |
| Gabbia di torcitura a 18 bobine | 108 giri/min | 100 giri/min | 82,9 giri/min | 35 giri/min | |
| Gabbia di torcitura a 24 bobine | 98 giri/min | 90 giri/min | 74 giri/min | 25 giri/min | |
| Tirante | Diametro ruota del tirante | 1000 mm | 1600 mm | 1800 mm | 2000 mm |
| Forza massima di trazione | 2T | 5T | 10T | 15T | |
| Potenza motore | 18,5 KW | 22 KW | 37 KW | 55 KW | |
| Dimensioni bobina | 315 mm | 400 mm | 500 mm | 630 mm | |
| Bobina di svolgimento centrale | 315 mm | 1250 mm | 1600 mm | 1600 mm | |
| Bobina di riavvolgimento | 1250 mm | 2000 mm | 2000 mm | 2500 mm | |
| Velocità lineare massima di trazione | 25 m/min | 30 m/min | 34,7 m/min | 20 m/min | |
| Altezza centrale | 1000 mm | 1000 mm | 1000 mm | 1100 mm | |

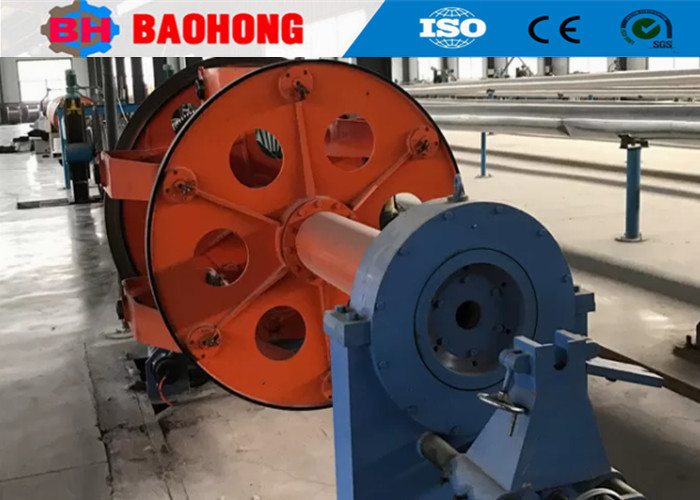

5. Foto
